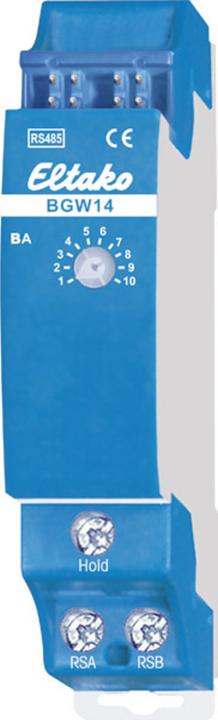

Eltako Bus-Gateway BGW14

Hersteller: Eltako
Bezeichnung: Bus-Gateway
Typ: BGW14
Bussystem KNX: nein
Bussystem KNX-Funk: nein
Bussystem Funkbus: ja
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: sonstige
Funk bidirektional: ja
Ausführung: Mehrfach-Schnittstellen
Montageart: REG
Breite in Teilungseinheiten: 1
Demontageschutz: nein
Mit LED-Anzeige: nein
Updatefähig: nein
Betriebsspannung: 12 V
Spannungsart: DC
Leistungsaufnahme: 0,3 W
Protokoll: sonstige
Providerabhängig: nein
Visualisierung: nein
Web-Server: nein
Funk-Schnittstelle: nein
IR-Schnittstelle: nein
Schutzart (IP): IP20

Weitere Details:
RS485-Bus-Gateway. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. An den Klemmen RSA/RSB können bis zu 16 RS485-Sensoren BUTH55ED/12VDC, BBH55E/12VDC und BTR55EH/12VDC angeschlossen werden. Über den 4-Draht-Bus erfolgt die Datenübertragung und die Stromversorgung mit einem 12V DC-Schaltnetzteil. Der Anschluss erfolgt z.B. mit handelsüblichem Telefonkabel (J-Y (ST) Y 2x2x0,8mm2). Die zulässige Gesamtleitungslänge beträgt 1000 m. Der dem BGW14 beiliegende zweite 120 Ohm Abschlusswiderstand muss an dem am weitesten entfernten Sensor zusätzlich an die Klemmen RSA/RSB angeschlossen werden. Mit bis zu 8 BGW14 lassen sich Daten von bis zu 128 Sensoren in den RS485-Bus einspeisen. Die Einstellung des Betriebsarten-Drehschalters erfolgt gemäss Bedienungsanleitung.
EAN: 4010312319062.
