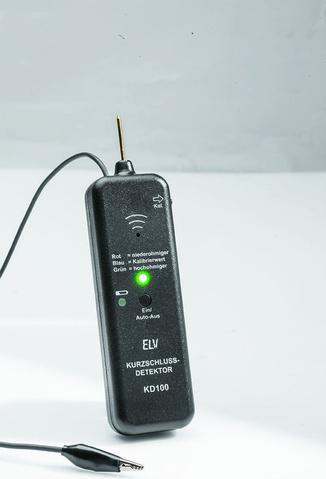

Sucht man in einer Elektronikschaltung einen Kurzschluss, bedient man sich in der Regel eines Multimeters. Das ist jedoch kaum geeignet, den konkreten Ort des Kurzschlusses aufzuspüren. Der Kurzschluss-Detektor KD100 ist genau darauf spezialisiert – mithilfe einer optisch-akustischen Signalisierung kann ein Kurzschluss einfach lokalisiert werden.

Gerade in modernen, dicht gedrängt und mit sehr kleinen Bauteilen aufgebauten Schaltungen ist es mit herkömmlichen Mitteln schwierig, den tatsächlichen Ort eines Kurzschlusses, sei es ein Bauteildefekt oder eine Lötbrücke, aufzuspüren. Der KD100 basiert jedoch auf dem Prinzip der relativen Widerstandsmessung, mit der bereits kleinste Widerstandsänderungen im Bereich von nur wenigen Milliohm detektierbar sind. Beginnt man die Messung, wird der Ausgangswiderstand gespeichert. Im Verlauf der weiteren Suche kann man nun anhand der angezeigten Widerstandsänderung erkennen, ob man sich dem Ort des Kurzschlusses nähert oder sich davon entfernt.

Messung in spannungsfreien Schaltungen, kombinierte, dynamische Tendenzanzeige mit RGB-LED und in der Tonhöhe variiertem akustischem Signal. Auch als normaler Durchgangstester einsetzbar. Weiterer Messbereich: 10 mΩ – 3 Ω. Batteriebetrieb, automatische Abschaltfunktion.
