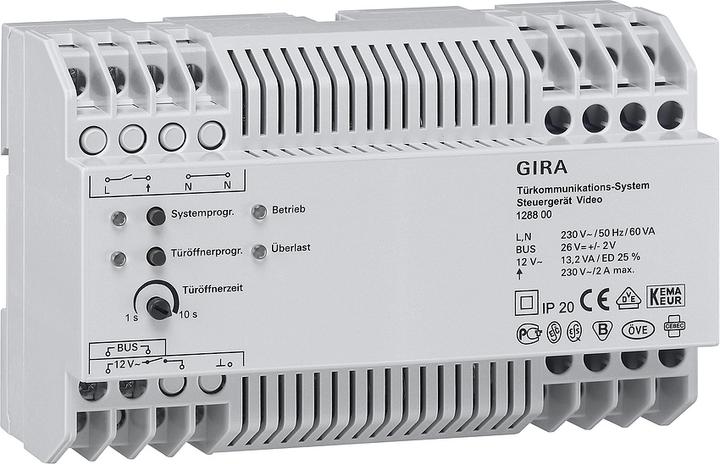

Steuergerät Video REG

Merkmale: Steuergerät zur Versorgung der Audio- und Videokomponenten des Gira Türkommunikationsbusses. Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses bei Verwendung von Video-Komponenten wie Farbkamera und TFT-Farbdisplay. Bis zu 2 Türstationen mit Farbkamera und 28 Wohnungsstationen mit TFT-Farbdisplay können über das Steuergerät Video versorgt werden. Insgesamt können bis zu 15 Farbkameras vom Steuergerät Video angesteuert werden (5 Türstationen Video und 10 TKS-Kamera-Gateways), von denen zwei Türstationen mit Farbkamera vom Steuergerät Video mit Spannung versorgt werden können. Die weiteren Farbkameras müssen mit jeweils einer eigenen Spannungsversorgung für die Türkommunikation betrieben werden.

Das Gerät verfügt über eine selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses. Tasten für System- und Türöffnerprogrammierung sind vorhanden, ebenso LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung. Der AC 12 V Ausgang dient zur Spannungsversorgung eines handelsüblichen Türöffners. Ein Relaisausgang ermöglicht das Schalten eines Türöffners mit eigener Spannungsversorgung. Die Türöffnerschaltzeit ist stufenlos von 1 bis 10 Sekunden einstellbar.

Hinweise: Das Steuergerät Video ist für den Einbau in die Unterverteilung vorgesehen, nicht für handelsübliche Aufputz-Verteiler. Wird die Topologie der Videoverkabelung als Stichleitung ausgeführt, ist zusätzlich der Videoverteiler erforderlich. In Kombination mit dem TKS-TK-Gateway ist die Spannungsversorgung für die Türkommunikation erforderlich. Mit dem Steuergerät Video ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Audioteilnehmern möglich (z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).
