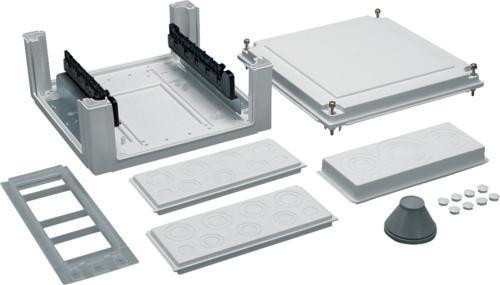

Hager Kabelanschlusskasten U84S4N

Hersteller: Hager
Bezeichnung: Kabelanschlusskasten
Abmessungen: 305 x 305 x 150 mm
Typ: U84S4N
Montage neben Schrank: ja
Montage über Schrank: nein
Montage unter Schrank: nein
Polzahl: 5
Max. Querschnitt des Einspeisekabels: 120 mm²
Anschlussart: Sammelschiene
Schutzart (IP): IP54
Höhe: 305 mm
Breite: 305 mm
Tiefe: 150 mm

Der Kabelanschlusskasten ist universell einsetzbar, mit Abmessungen von 324 x 307 x 149 mm und Schutzart IP54. Er ist geeignet als Einspeisegehäuse für Zähler und Verteilerschränke mit einer Tiefe von 160 mm oder 205 mm.

Das Gehäuse besteht aus Kunststoff und ist entweder mit einem Sammelschienenträger bestückt oder leer für eine optionale Bestückung mit Klemmen oder einer Montageplatte. Die Kabeleinführung erfolgt durch herausnehmbare Flanschplatten an jeder Seite, um das Kabel von vorne einzulegen.

Es gibt Anbaumöglichkeiten seitlich oder unten. Der Deckel ist plombierbar. Die Einspeisung ist bis zu 95 mm² auf Klemmen oder bis zu 150 mm² auf einem Sammelschienensystem mit 40 mm-12 x 5/10 mm und 25 kA Kurzschlussfestigkeit oder 60 mm-12 bis 30 x 5/10 mm mit maximal 55 kA Kurzschlussfestigkeit möglich.

Die Schutzart ist IP54, die Schutzklasse II ist schutzisoliert, und die Bemessungsspannung beträgt 230/400 V bei 50 Hz.
