Gurtwickler Aufputz 180° schwenkbar

Vorgespannte Spule - einfacher Gurtwechsel, da aufklappbar.

Masse vom Maxi-Gurtwickler (BxHxT): 215 mm x 160 mm x 32 mm; Lochabstand: 185 mm.

Gurtaufnahme 5 Meter, Gurtbreite: 23 mm Maxi-Ausführung.

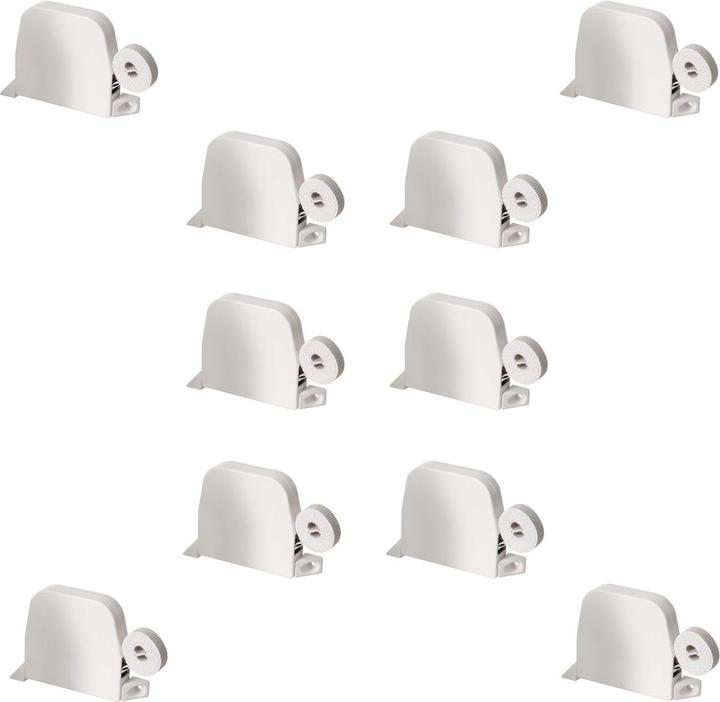

Lieferumfang: 10x Aufputz-Gurtwickler Weiss mit 5 m Rolladengurt.

Dieser Gurtwickler ist ein Aufputz-Gurtwickler mit einem Scharniersystem. Rollladengurte mit einer Gurtbreite von 23 mm können verwendet werden. Ein Gurt von 5 m Länge ist bei diesem Modell im Lieferumfang enthalten. Ausgelegt ist der Gurtwickler auf mindestens 20.000 Bewegungszyklen. Der Lochabstand beträgt 185 mm.

Technische Daten:

• Abmessungen (B x H x T): 160 mm x 255 mm
• Für Gurtbreite: 23 mm
• Gurtbandaufnahme im Wickler: 5,3 m
• Lochabstand: 185 mm
• Bewegungszyklen: min. 20.000
• Farbe des Gehäuses: Weiss
• Feder vorgespannt: Ja
• Gurt inklusive: Ja
• Bedienart: Gurt
• Aufputz: Ja
• Unterputz: Nein

Unser Montagevorschlag:

1. Schliessen Sie Ihren Rollladen.
2. Nehmen Sie ein Messer und ritzen Sie die Tapete entlang des Rollladenkastens auf. Entfernen Sie die Tapete über den Schrauben.
3. Lösen Sie diese Schrauben und öffnen Sie den Deckel des Rollladenkastens.
4. Entfernen Sie nun das Gurtband von der Gurtscheibe.
5. Schrauben Sie den alten Gurtwickler von der Wand ab. Ziehen Sie das Gurtband komplett aus dem Kasten heraus und ersetzen den alten Wickler durch den neuen.
6. Ziehen Sie das Gurtband aus dem neuen Wickler heraus und schieben es durch die Gurtführung in den Rollladenkasten.
7. Befestigen Sie es nun an der Gurtscheibe.
8. Durch das Drehen der Gurtscheibe wird das Gurtband aufgewickelt (beachten Sie dabei die Drehrichtung).
9. Testen Sie Ihren Rollladen. Er sollte einwandfrei funktionieren.
10. Schliessen Sie den Rollladenkasten.

Fertig!.
