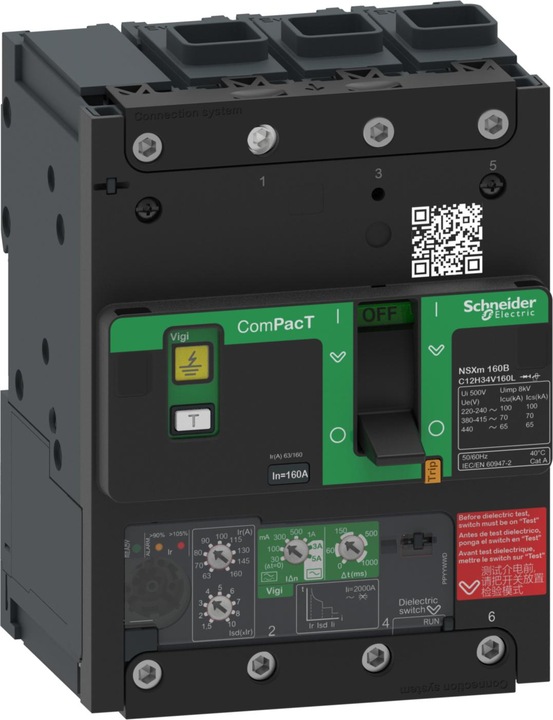

Schneider Electric Kompaktleistungsschalter C12N34V160L

Hersteller: Schneider Electric
Bezeichnung: Kompaktleistungsschalter mit Differenzstromschutz
Typ: C12N34V160L
Bemessungsdauerstrom Iu: 160 A
Bemessungsspannung: 440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
Überlastauslöser Stromeinstellung: 63..160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 94,5..1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 2000 A
Integrierter Erdschlussschutz: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: ja
Hutschienenmontage optional: nein
Mit Ausgelöstmelder: ja
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: nein
Schutzart (IP): IP40

Der ComPacT NSXm160N ist ein kompletter 3P-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Das Ausschaltvermögen (Icu) beträgt 50 kA effektiv bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Es stellt neue Funktionen vor, wie die EverLink-Anschlusstechnologie. Es bietet eingebaute DIN-Schienen- und Plattenmontagefähigkeiten sowie Zusatzausrüstung mit Federzugklemmen, die extern sichtbar sind. Dieser 3-polige Differenzstrom-Leistungsschalter (FI-Schutz) ist einer der kleinsten auf dem Markt. Die Abmessungen betragen 108 mm (B) x 144 mm (H) x 80 mm (T). Er gewährleistet die Konformität mit internationalen Normen (IEC 60947/CCC/EAC) und Marinespezifikationen.
