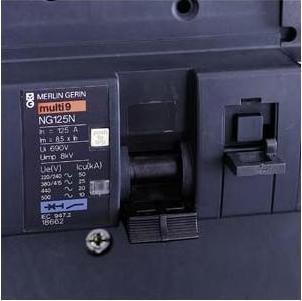

Schneider Electric Leistungsschalter 18662

Hersteller: Schneider Electric
Bezeichnung: Leistungsschalter 125A C 4p NG125N
Typ: 18662
Einbautiefe: 47 mm
Auslösecharakteristik: C
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 125 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsstossspannungsfestigkeit Uimp: 8 kV
Spannungsart: AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Frequenz: 50..60 Hz
Unterputzmontage: nein
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 6
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -30..70 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig: 10..50 mm²
Anschliessbarer Leiterquerschnitt eindrähtig: 16..70 mm²
Explosionsgeschützt: nein

Der Leistungsschalter Acti 9 NG125N hat eine Nennstromstärke von 32A, eine C-Charakteristik und eine Betriebsspannung (Ue) von 380-415V AC sowie eine Isolationsspannung (Ui) von 690V AC. Er schützt den Stromkreis gegen Kurzschluss- und Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Eine Testtaste zur Überprüfung des Auslösemechanismus ist vorhanden. Die Einspeisung kann von oben oder unten erfolgen. Die Sprungschaltung ermöglicht ein verschleissarmes Schalten der Kontakte. Die Technologie der Auslöseeinheit ist thermomagnetisch. Zusätzlich sind anreihbare Hilfsmodule (optional) verfügbar, die die Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser und Überspannungsauslöser ermöglichen. Der NG125N Leistungsschalter erfüllt die Normen IEC/EN 60947-2 und ist VDE zertifiziert.
