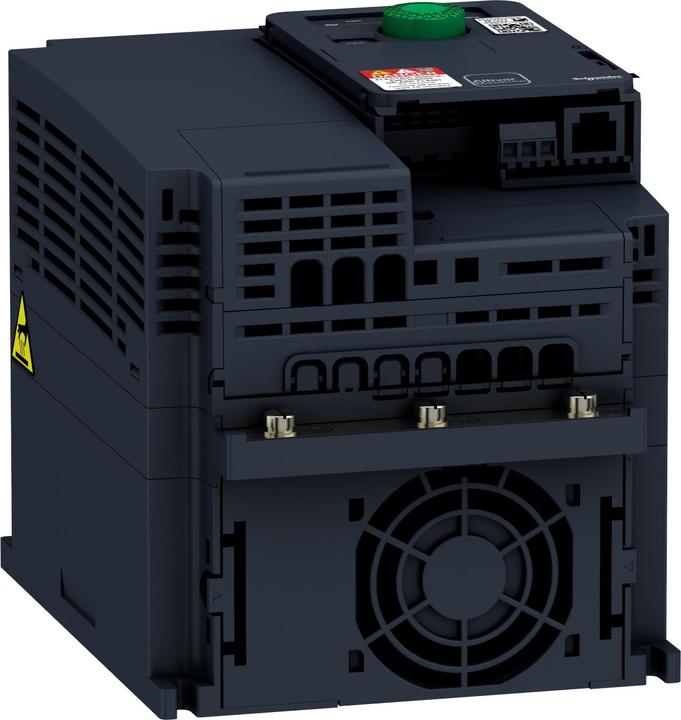

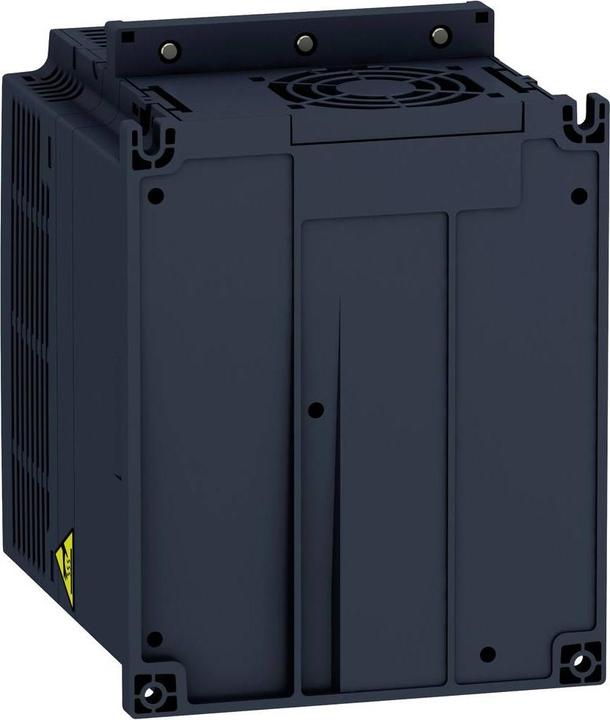

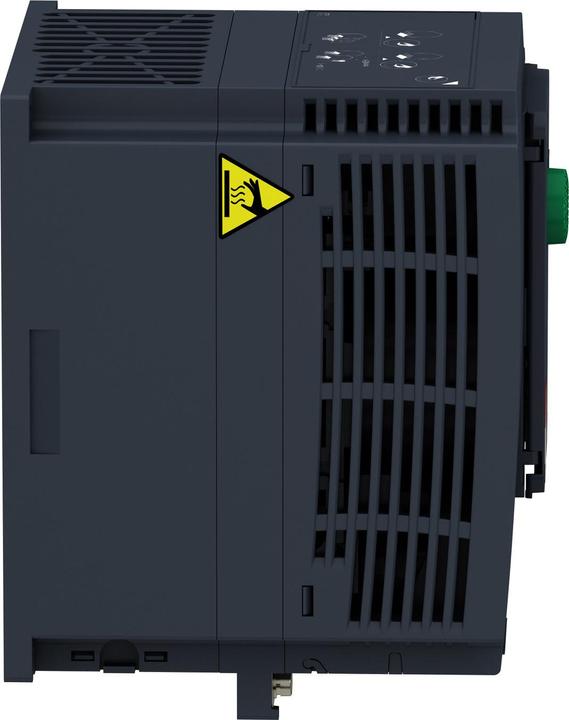

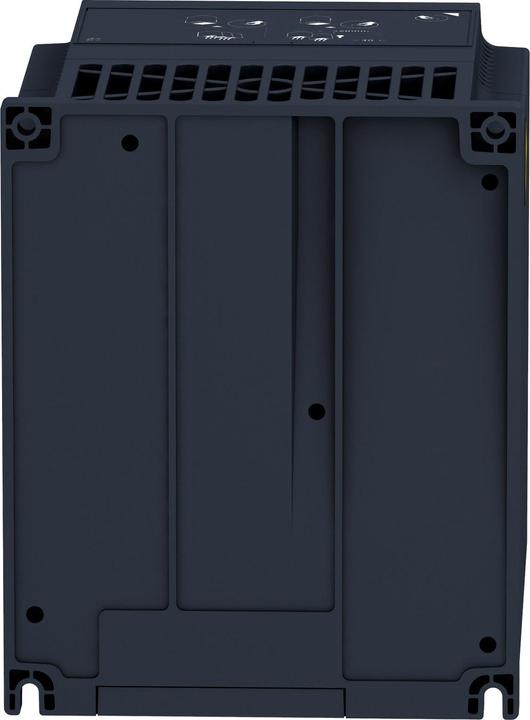

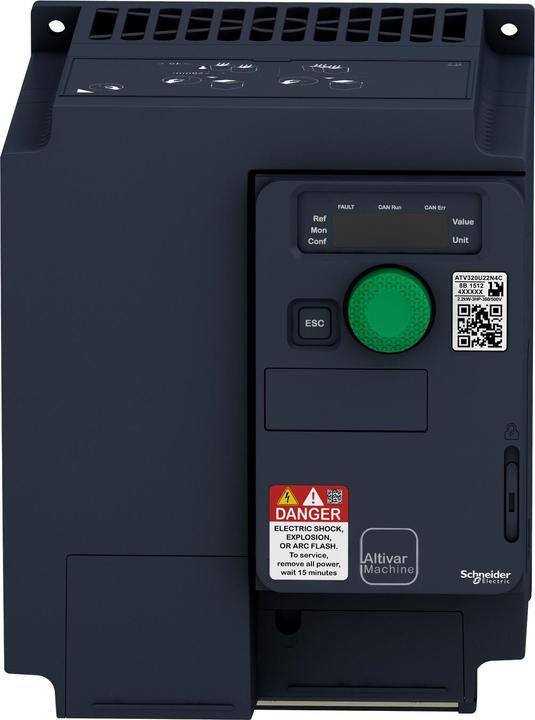

Frequenzumrichter ATV320, kompakt. Abmessungen 180 x 330 x 198 mm (mit EMV-Platte), Leistung 15 kW. Versorgungsspannung 3-phasig 380-500 V, 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert.

Beschreibung: Integrierte Sicherheitstechnik mit 5 Funktionen: sicher abgeschaltetes Drehmoment (STO), sicherer Halt (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schutztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC-Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität. U/F-Regelung, U/F2-Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen.

Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
