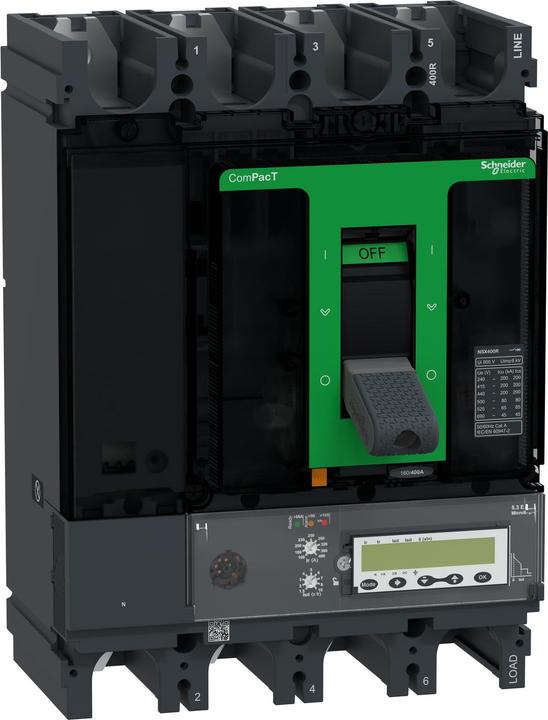

Schneider Electric Leistungsschalter C40R45E400

Hersteller: Schneider Electric
Bezeichnung: ComPacT NSX400R Leistungsschalter mit Typ: C40R45E400
Nennstrom Iu: 400 A
Nennspannung: 690 V
Nennkurzschlussstrom Icu bei 400 V, 50 Hz: 200 kA
Einstellung des Überstromauslösestroms: 160..400 A
Einstellbereich der zeitverzögerten Kurzschlussschutzauslösung: 600..4000 A
Einstellbereich der sofortigen Kurzschlussschutzauslösung: 600..6000 A
Integrierter Fehlerschutz: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätetyp: Eingebautes Gerät
Feste Installationstechnik
Geeignet für Hutschienenmontage: nein
Hutschienenmontage optional: nein
Mit Auslösestandsanzeige: nein
Anzahl der Pole: 4
Position des Anschlusses für Hauptstromkreis: vorne
Betätigungselement: Drehknopf
Komplettes Gerät mit Schutzeinheit: ja
Motorantriebseinheit integriert: nein
Motorantriebseinheit optional: ja
Schutzart (IP): IP40

Schneider Electric C40R45E400 Leistungsschalter: Weitere Details
Dieser ComPacT NSX400R ist ein kompletter 4P 4d Festmontage-Leistungsschalter, der darauf ausgelegt ist, Platz und Durchbruchskapazität zu optimieren. Er ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Die Durchbruchskapazität (Icu) beträgt 200 kA rms bei 415 VAC 50/60 Hz und 45 kA rms bei 690 VAC 50/60 Hz. Die Betriebs- spannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösesystem MicroLogic 5.3 E mit einer Nennleistung von 400 A. Die MicroLogic 5.3 E Auslöseeinheit bietet einstellbaren Langzeit-, Kurzzeit- und Sofortschutz. MicroLogic 5.3 E hat ein integriertes Display zur Feineinstellung und Anzeige des Energiemessgeräts. Diese 4-polige Version (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie entspricht internationalen Standards (IEC 60947), CCC, EAC und maritimen Spezifikationen. ComPacT NSX400R ist Teil von Schneider Electrics EcoStruxure Power Architektur.
