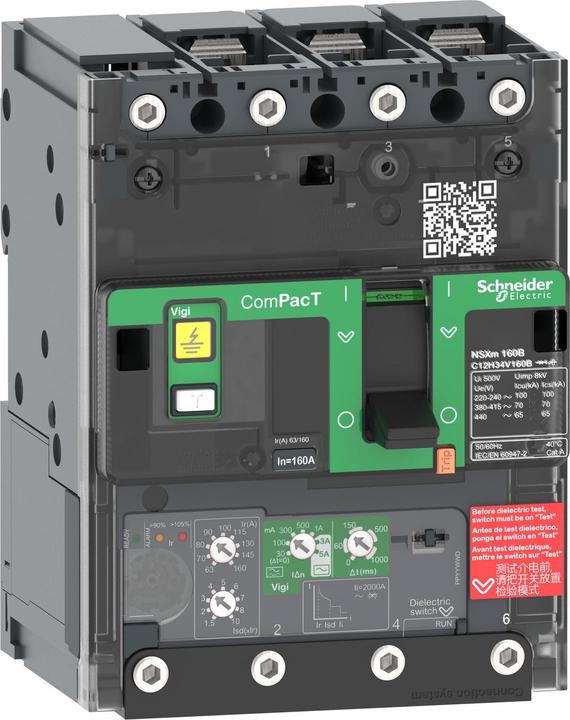

Schneider Electric Kompaktleistungsschalter C12H34V160B

Hersteller: Schneider Electric
Bezeichnung: Kompaktleistungsschalter mit Fehlerstromschutz
Typ: C12H34V160B
Nennstrom Iu: 160 A
Nennspannung: 440 V
Nennkurzschluss-Brechfähigkeit Icu bei 400 V, 50 Hz: 70 kA
Einstellbereich des Überstromauslösers: 63 bis 160 A
Einstellbereich der Kurzzeitauslösung: 94,5 bis 1600 A
Einstellbereich der瞬lichen Kurzschlussschutz: 2000 A
Integrierter Erdschlusschutz: Ja
Anschlussart für Hauptstromkreis: Schraubanschluss
Geräteausführung: Festinstallationsgerät
Geeignet für DIN-Schienenmontage: Ja
DIN-Schienenmontage optional: Nein
Mit Auslöseschalter: Ja
Anzahl der Pole: 3
Position des Anschlusses für Hauptstromkreis: Front
Gestaltung des Bedienelements: Knopf
Komplettgerät mit Schutzeinheit: Ja
Integrierter Motorantrieb: Nein
Optionale Motorantrieb: Nein
Schutzart (IP): IP40

Der ComPacT NSXm160H ist ein komplettes, fest montiertes 3-poliges Leistungsschalter, das darauf ausgelegt ist, Platz und Brechfähigkeit zu optimieren. Die Brechfähigkeit (Icu) beträgt 70 kA effektiv bei 415 VAC, 50/60 Hz. Die Betriebsspannung liegt bei 440 VAC 50/60 Hz. Er führt neue Funktionen wie die EverLink-Anbindungstechnologie ein. Er bietet integrierte DIN-Schienen- und Paneelmontagemöglichkeiten sowie zusätzliches Zubehör mit sichtbaren federbelasteten Anschlüssen. Dieser 3-polige Fehlerstromschutzschalter (RCCB) gehört zu den kleinsten auf dem Markt. Seine Abmessungen betragen 108 mm (B) x 144 mm (H) x 80 mm (T). Er gewährleistet die Einhaltung internationaler Standards (IEC 60947/CCC/EAC) und maritimer Spezifikationen.
