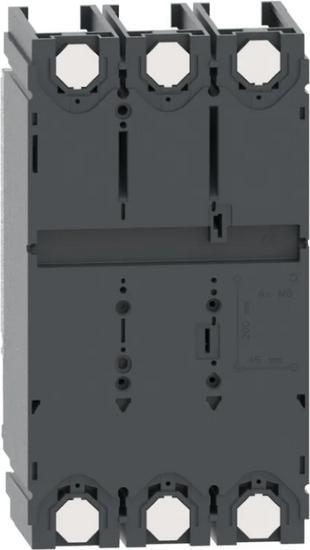

Schneider Electric Kompakter Leistungsschalter C40F3TM320D

Hersteller: Schneider Electric
Bezeichnung: Kompakter Leistungsschalter ComPacT NSX400F mit Typ: C40F3TM320D
Nennstrom Iu: 320 A
Nennspannung: 750 V
Nennkurzschluss-Brechfähigkeit Icu bei 400 V, 50 Hz: 36 kA
Einstellung des Überstromrelais: 224 bis 320 A
Einstellbereich der kurzzeitverzögerten Kurzschlussschutzfreigabe: 800 bis 1600 A
Integrierter Fehlerschutz: Ja
Anschlussart für Hauptstromkreis: Schraubanschluss
Geräteausführung: Fest installiertes Gerät mit festem Installationskonzept
Geeignet für DIN-Schienenmontage: Ja
DIN-Schienenmontage optional: Ja
Anzahl der Hilfskontakte als Umschalter: 5
Mit Auslösesignal: Ja
Mit integriertem Unterspannungsauslöser: Nein
Anzahl der Pole: 3
Position des Anschlusses für Hauptstromkreis: Front
Gestaltung des Bedienelements: Drehknopf
Komplettes Gerät mit Schutzeinheit: Ja
Integrierter Motorantrieb: Nein
Motorantrieb optional: Ja
Schutzart (IP): IP30

Schneider Electric Kompakter Leistungsschalter C40F3TM320D: Weitere Details
ComPacT NSX 320F DC ist ein vollständiger, fest montierter 3-poliger Leistungsschalter, der darauf ausgelegt ist, Platz und Brechfähigkeit zu optimieren. Er ist eine optimale Wahl für Anwendungen mit Gleichstrom. Die Brechfähigkeit (Icu) beträgt 36 kA bei 750 VDC. Die Betriebsspannung beträgt 750 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösesystem (TM-DC) mit einem Nennstrom von 320 A. Das TM-DC-Auslösesystem bietet einstellbaren thermischen Überlastschutz und einstellbaren magnetischen Schutz. Diese 4-polige Version (255 mm x 140 mm x 110 mm) bietet eine Vielzahl von optionalen Funktionen und Zubehör. Sie entspricht internationalen Standards (IEC 60947), CCC, EAC und maritimen Spezifikationen.
