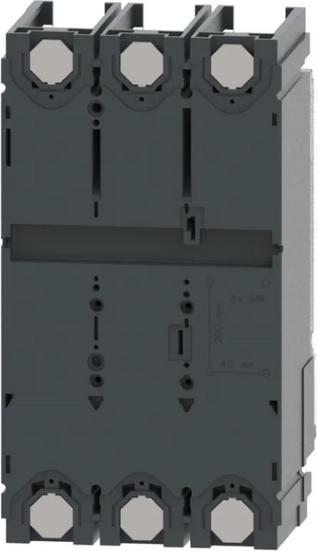

Schneider Electric Kompaktleistungsschalter C40S3TM320D

Hersteller: Schneider Electric
Bezeichnung: Kompaktleistungsschalter ComPacT NSX400S mit Typ: C40S3TM320D
Nennstrom Iu: 320 A
Nennspannung: 750 V
Einstellung des Überlastrelaisstroms: 224 bis 320 A
Einstellbereich der kurzzeitverzögerten Kurzschlussschutzfreigabe: 800 bis 1600 A
Integrierter Fehlerstromschutz: Ja
Anschlussart für Hauptstromkreis: Schraubanschluss
Gerätetyp: Fest eingebautes Gerät mit Installationstechnik
Geeignet für DIN-Schienenmontage: Ja
DIN-Schienenmontage optional: Ja
Anzahl der Hilfskontakte als Umschalter: 5
Mit Auslösesignal: Ja
Anzahl der Pole: 3
Position des Anschlusses für Hauptstromkreis: Vorderseite
Betätigungselement-Design: Drehknopf
Komplettes Gerät mit Schutzeinheit: Ja
Integrierter Motorantrieb: Nein
Optionaler Motorantrieb: Ja
Schutzart (IP): IP30

Zusätzliche Details
ComPacT NSX 320S DC ist ein vollständiger, fest montierter 3-poliger Leistungsschalter, der darauf ausgelegt ist, Platz und Schaltkapazität zu optimieren. Er ist die optimale Wahl für Anwendungen mit Gleichstrom. Die Kurzschlussfestigkeit (Icu) beträgt 100 kA bei 750 VDC. Die Betriebsspannung beträgt 750 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösesystem (TM-DC) mit einem Nennstrom von 320 A. Das TM-DC-Auslösesystem bietet einstellbaren thermischen Überlastschutz und einstellbaren magnetischen Schutz. Die Abmessungen betragen 255 mm x 140 mm x 110 mm (H x B x T). Es entspricht der internationalen Norm EN/IEC 60947.
