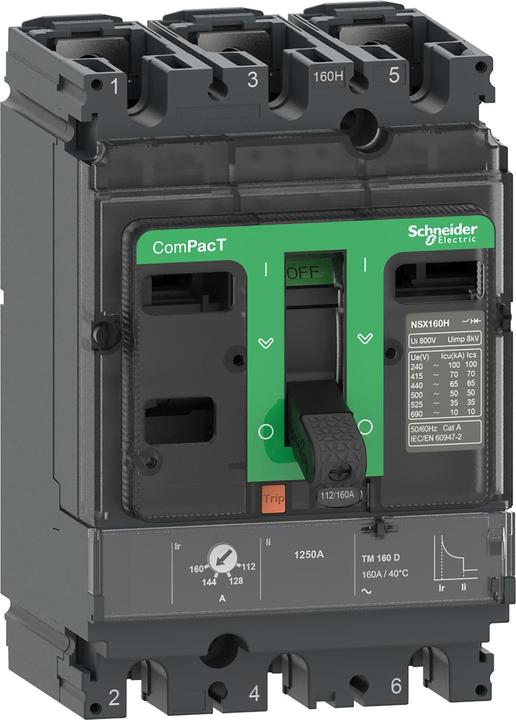

Schneider Electric Kompaktleistungsschalter C16N3TM160

Hersteller: Schneider Electric
Bezeichnung: Kompaktleistungsschalter ComPacT NSX160N mit Typ: C16N3TM160
Bemessungsdauerstrom Iu: 160 A
Bemessungsspannung: 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
Überlastauslöser Stromeinstellung: 112..160 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1250 A
Integrierter Erdschlussschutz: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: nein
Hutschienenmontage optional: nein
Mit Ausgelöstmelder: nein
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Kipphebel
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: ja
Schutzart (IP): IP30

Schneider Electric Kompaktleistungsschalter C16N3TM160: weitere Details
Bei diesem ComPacT NSX160N handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 160 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
