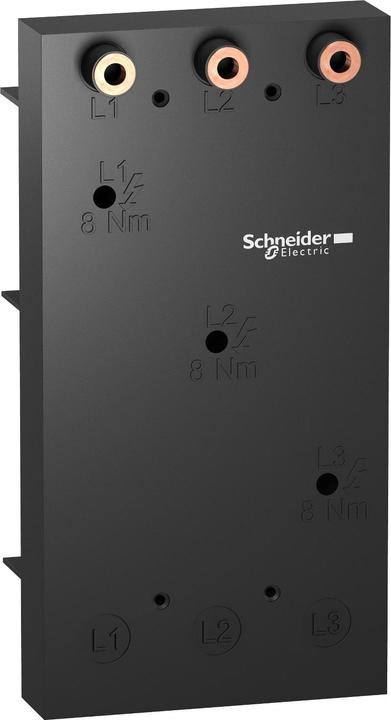

Schneider Electric Montageplatte LV429373

Hersteller: Schneider Electric
Bezeichnung: Montageplatte 139x251x63mm
Typ: LV429373
Tragschienenbestückung: ohne
Bemessungsstrom: 250 A
Min. Stromschienendicke: 5 mm
Max. Stromschienendicke: 10 mm
Breite des Adapters: 139 mm
Schienenabstand: 60 mm

Das NSX-Montageplattensystem für Sammelschienen vereinfacht die Installation von 4-poligen Leistungsschaltern NSX 100-250. Die Stromverteilung erfolgt über eine Sammelschiene. Die Montageplatte wird direkt durch Einrasten an der Sammelschiene angebracht und implementiert so einen mechanischen und elektrischen Anschluss. Die Sammelschienenachse ist 60 mm gross. Je nach Querschnitt der Schienen kann die mit den Klemmen verbundene Sammelschiene einem maximalen Strom von 630 A standhalten.

Dieses System bietet zahlreiche Vorteile wie Platzeinsparungen in Schaltschränken und einfache Verbindung. Ausserdem gewährleistet es einen schnellen, sicheren und zuverlässigen elektrischen und mechanischen Anschluss. Die Schutzart IP20 wird durch die Verwendung von Sammelschienen und Endabdeckungen erreicht. Zudem ermöglicht das System eine einfachere Wartung sowie Flexibilität und Modularität der Anlage.
