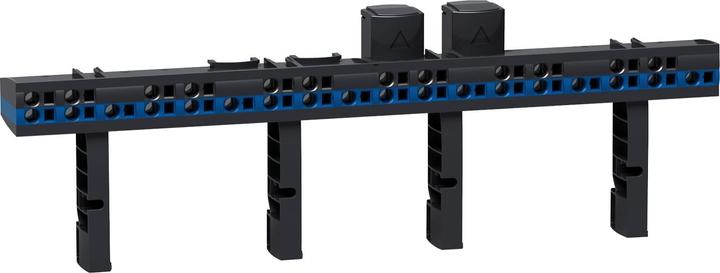

Schneider Electric PrismaSeT-P, Linergy FM LVS04012

Hersteller: Schneider Electric
Bezeichnung: PrismaSeT-P, Linergy FM Verteilungsblock, 2-polig
Typ: LVS04012
Leiterquerschnitt: 10 mm²
Anzahl der Pole: 2
Mit Dichtkappe: Nein

Der PrismaSeT P Linergy FM Verteilungsblock ist ein 2-poliges Gerät mit einer zulässigen Strombelastbarkeit von bis zu 200 A. Er verfügt über Einspeiseanschlüsse für Kabel bis zu 50 mm² und Ausgangsverbindungen für Kabel ohne Hülsen, die 12 x Phasen- und 18 x Neutralleiter mit einem Maximum von 10 mm² aufnehmen können. Der Nennstossstrom (Ipk) beträgt 25 kA, und der Nennkurzschlussstrom (Isc) liegt bei 150 kA, mit einem Schutz auf der Versorgungsseite von 150 kA (Icc). Die Nennisolationsspannung (Ui) beträgt 750 V AC, und die Nennspannung (Ue) liegt bei 690 V AC. Die Nennstossfestigkeitsspannung (Uimp) beträgt 8 kV, und er hat einen Schutzgrad IPxxB für die rückseitige Montage auf einer DIN-Schiene mit einer Breite von 24 Modul-Einheiten (18 mm).
