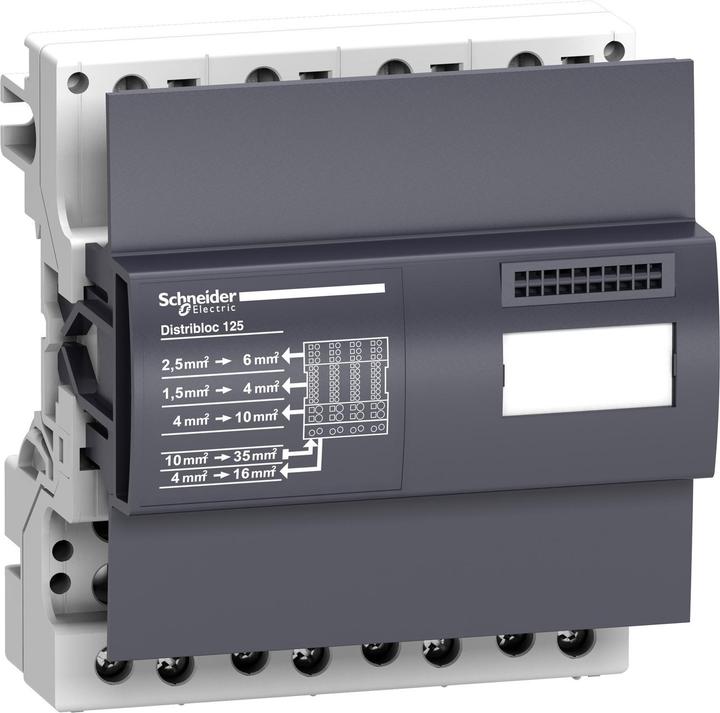

Schneider Electric PrismaSeT-P, Linergy DX LVS04045

Hersteller: Schneider Electric
Bezeichnung: PrismaSeT-P, Linergy DX Verteilungsblock, 4-polig
Typ: LVS04045
Anzahl der Pole: 4
Nennstrom: 125 A
Anschlussart: Schraublos
Montageart: DIN-Schiene/Schraube
Geeignet für starre Leiter: Nein
Geeignet für mehrdrähtige Leiter: Nein
Geeignet für flexible Leiter: Nein
Geeignet für feindrähtige Leiter ohne Aderendhülse: Nein
Geeignet für extra-feindrähtige Leiter: Nein
Geeignet für extra-feindrähtige Leiter ohne Aderendhülse: Nein
Berührungssicher: Ja
Höhe: 127 mm
Breite: 108 mm
Tiefe: 48 mm

Der PrismaSeT-P, Linergy DX 4-polige Verteilungsblock hat eine zulässige Stromstärke von bis zu 125 A mit Einspeiseanschlüssen bis zu 35 mm² und Ausgangsverbindungen für Kabel von 7 x 4 mm² pro Phase, 3 x 6 mm² pro Phase, 2 x 10 mm² pro Phase und 1 x 16 mm² pro Phase. Er verfügt über einen Nennstossstrom (Ipk) von 20 kA, einen Nennkurzschlussstrom (Isc) von 150 kA mit versorgungsseitigem Schutz von 150 kA (Icc), eine Nennisolationsspannung (Ui) von 750 V AC und eine Nennspannung (Ue) von 690 V AC. Die Nennstossfestigkeitsspannung (Uimp) beträgt 8 kV, mit einem Schutzgrad von IPxxB für die Montage auf einer DIN-Schiene oder zum Verschrauben auf einer Montageplatte. Die Abmessungen umfassen eine Breite von 6 Modul-Einheiten (18 mm), eine Höhe von 127 mm und eine Tiefe von 48 mm.
