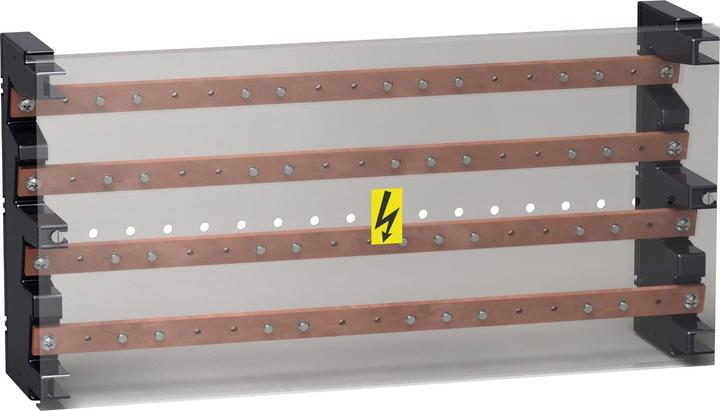

Schneider Electric PrismaSeT-P, Linergy BS LVS04052

Hersteller: Schneider Electric
Bezeichnung: PrismaSeT-P, Linergy BS Mehrfachklemmenblock
Typ: LVS04052
Anzahl der Pole: 4
Nennstrom: 160 A
Anschlussart: Schraubanschluss
Montageart: Schraubmontage
Geeignet für starre Leiter: Nein
Geeignet für feindrähtige Leiter: Nein
Geeignet für flexible Leiter: Nein
Geeignet für feindrähtige Leiter ohne Aderendhülse: Nein
Geeignet für extra-feindrähtige Leiter: Nein
Geeignet für extra-feindrähtige Leiter ohne Aderendhülse: Nein
Berührungssicher: Ja
Höhe: 235 mm
Breite: 470 mm
Tiefe: 115 mm

Der PrismaSeT-P, Linergy BS ist ein 4-poliger Fussklemmenblock mit einem Sammelschienenquerschnitt von 15 x 5 mm und einer zulässigen Strombelastbarkeit von bis zu 160 A. Er verfügt über Löcher in Abständen von 25 mm, mit 4 Einspeisungen pro Phase und Löchern mit einem Durchmesser von 12,2 mm. Die Ausgangsverbindungskapazität beträgt 13 x 16 bis 50 mm² pro Phase, mit einem Nennstossstrom (Ipk) von 30 kA, einem Nennkurzzeitstrom (Icc) von 150 kA und einer Nennisolationsspannung (Ui) von 750 V AC. Die Nennspannung (Ue) beträgt 440 V AC, und die Nennstossfestigkeitsspannung (Uimp) liegt bei 8 kV. Er ist für die Montage auf einer Montageplatte mit einer Breite von 470 mm, einer Höhe von 235 mm und einer Tiefe von 115 mm ausgelegt. Im Lieferumfang sind 2 Mehrfachstützen aus Isoliermaterial, 4 abgeschrägte Kupferleisten mit Löchern, 36 M6 x 16 mm Schrauben mit Unterlegscheiben und 1 Schutzabdeckung für die Frontkontakte enthalten.
