Schneider Electric Leistungsschalter A9C62240

Hersteller: Schneider Electric
Bezeichnung: Leistungsschalter 40A 2P C TI24
Typ: A9C62240
Auslösecharakteristik: C
Polzahl: 2
Bemessungsstrom: 40 A
Bemessungsspannung: 415 V
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Spannungsart: AC
Frequenz: 50..60 Hz
Mitschaltender Neutralleiter: nein
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Breite in Teilungseinheiten: 4,5
Einbautiefe: 44,5 mm
Zusatzeinrichtungen werkseitig angebaut: Fernantrieb
Bemessungsschaltstrom Zusatzeinrichtung: 1 A
Bemessungsspannung Zusatzeinrichtung: 230 V
Steuerspannungsart Zusatzeinrichtung: AC
Schutzart (IP): IP20
Baugrösse (nach DIN 43880): 3

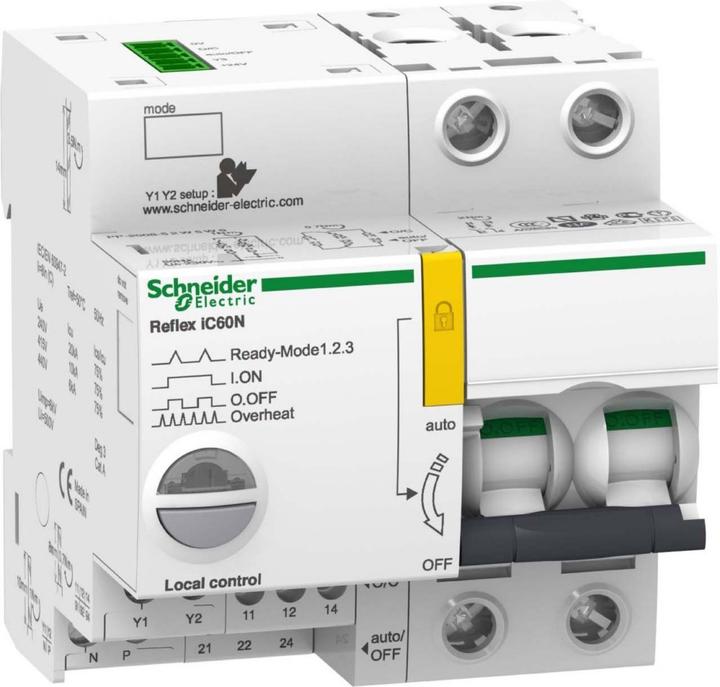

Der fernschaltbare Leitungsschutzschalter Acti 9 Reflex iC60N hat ein Ausschaltvermögen von 20 kA bei 220-240 V AC und 10 kA bei 380-415 V AC. Er ist 2-polig, hat einen Nennstrom von 40 A, C-Charakteristik und eine Ti24-Schnittstelle. Die Isolationsspannung (Ui) beträgt 500 V.

Die Fernschaltung erfolgt mittels Impuls und/oder Dauersignal entsprechend einem der drei einstellbaren Betriebsarten durch den Anwender. Der Schalter schützt Stromkreise gegen Kurzschluss- und Überlastströme und trennt diese. Mit der Ti24-Anschlussmöglichkeit kann er direkt an SPS oder dezentrale E/A angebunden werden.

Der bistabile Schaltmechanismus benötigt keine Halteleistung. Eine grüne Anzeige am Schalter garantiert, dass die Kontakte geöffnet sind und sicheres Arbeiten auf der Abgangsseite gewährleistet wird. Die Sprungschaltung sorgt für verschleissarmes Schalten der Kontakte. Eine Anzeigeleuchte zeigt den Betriebszustand an.

Die Steuerung erfolgt durch drei einstellbare Betriebsarten anhand des Drucktasters auf der Gerätefrontseite. Die Schutzart ist IP20. Zur Steuerung der Eingänge Y1 und Y2 mittels 24/48 V AC/DC kann das Koppelrelais iMDU verwendet werden. Farbton RAL 9003.

Der fernschaltbare Leitungsschutzschalter Reflex iC60N erfüllt die Normen IEC/EN 60947-2.
