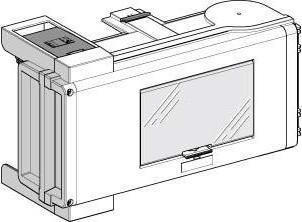

Schneider Electric Abgangskasten KSB100SM512

Hersteller: Schneider Electric
Bezeichnung: Abgangskasten 100A
Typ: KSB100SM512
Anzahl der Leiter (ohne Erde): 3
Polzahl: 4
Bemessungsstrom bei AC 50 Hz: 100 A
Bemessungsspannung bei AC 50 Hz: 230..690 V
Phasenselektion: nein
Mit Arretierung: nein
Abgangsart: Leitungseinführung
Ausführung der Steckdosen: sonstige
Absicherung: ohne
Farbe: weiss
RAL-Nummer: 9001
Schutzart (IP): IP55
Länge: 444 mm
Breite: 133 mm
Höhe: 220 mm

Der Schneider Electric Abgangskasten KSB100SM512 ist eine Canalis-Abgriffeinheit für KT und KS, die für die mittlere Energieverteilung und das TN-C-Erdungssystem eingesetzt wird. Die Betriebsspannung reicht von 230 VAC 50/60 Hz bis 690 VAC 50/60 Hz. Der Bemessungsbetriebsstrom beträgt 100 A. Die Montage erfolgt durch Plug-in mit fester Polarität und einer weissen RAL 9001 Oberflächenbehandlung. Die Sammelschienenpolarität ist 3L+PEN.

Das Gerät bietet Schutz für Leitungsschutzschalter (MCB), die separat bestellt werden müssen. Es kann durch Öffnen der Tür nach rechts abgeschaltet werden. Canalis KS-Stromschienenverteiler sind mit Steckdosen kompatibel, während Canalis KT-Stromschienenverteiler mit Steckdosen vom Typ KS kompatibel sind. Der Abgangskasten bietet einen IP55-Schutz, der der Norm IEC 60529 entspricht, und ist IK08 konform mit IEC 62262. Er erfüllt auch die Normen IEC 61439-1 und IEC 61439-6 sowie die Anforderungen von Green Premium (RoHS/REACH).
