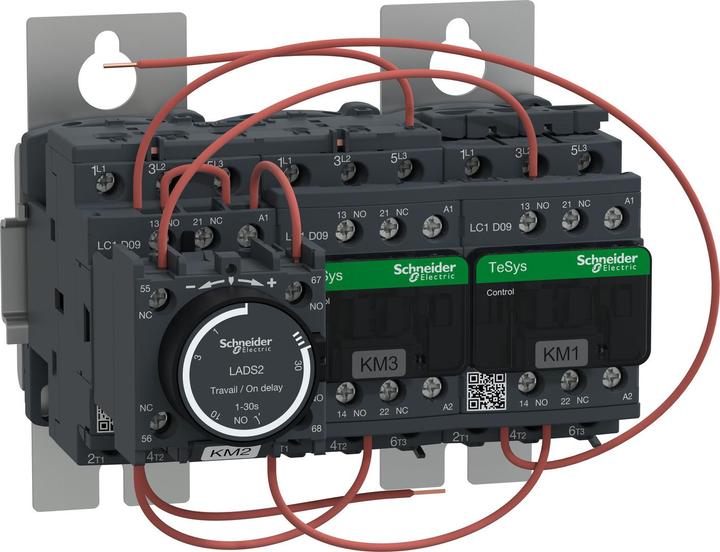

Schneider Electric Stern-Dreieck-Anlaufgerät LC3D09AP7

Hersteller: Schneider Electric
Bezeichnung: Stern-Dreieck-Anlaufgerät 7,5 kW 230V 50/60Hz
Typ: LC3D09AP7
Funktion: Stern-Dreieck-Kontaktor
Nennsteuerspannung Us bei AC 50 Hz: 230 V
Nennsteuerspannung Us bei AC 60 Hz: 230 V
Spannungsart zur Betätigung: AC
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anzahl der NO-Kontakte als Hauptkontakte: 3
Art des elektrischen Anschlusses für Hilfs- und Steuerkreis: Schraubanschluss
Art des Anschlusses für Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): Andere
Hutschienenmontage möglich: Nein

Schneider Electric Stern-Dreieck-Anlaufgerät LC3D09AP7: weitere Details
Vorinstalliertes TeSys D-Stern-Dreieck-Anlaufgerät für Motoranwendungen bis zu 7,5 kW bei 400 V. Schaltschrankmontiertes Anlaufgerät, offene Ausführung, bestehend aus 3 Kontakten mit 230 V 50/60 Hz AC-Spulen, 1 NC eingebautem Hilfskontakt im Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorkonfektionierten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Starts pro Stunde und die maximale Anlaufzeit beträgt 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
