Stahlwerk Universal-Anschlag für Schweisstische mit D 22 Lochsystem

Eigenschaften

Der universelle Anschlag ist kompatibel mit Schweisstischen oder Lochplatten mit einem Lochdurchmesser von 22 mm.
Geeignet für Industrie, Handwerk und DIY kann der Universal-Anschlag vielseitig genutzt werden, ist hoch belastbar und extrem verschleissfest.

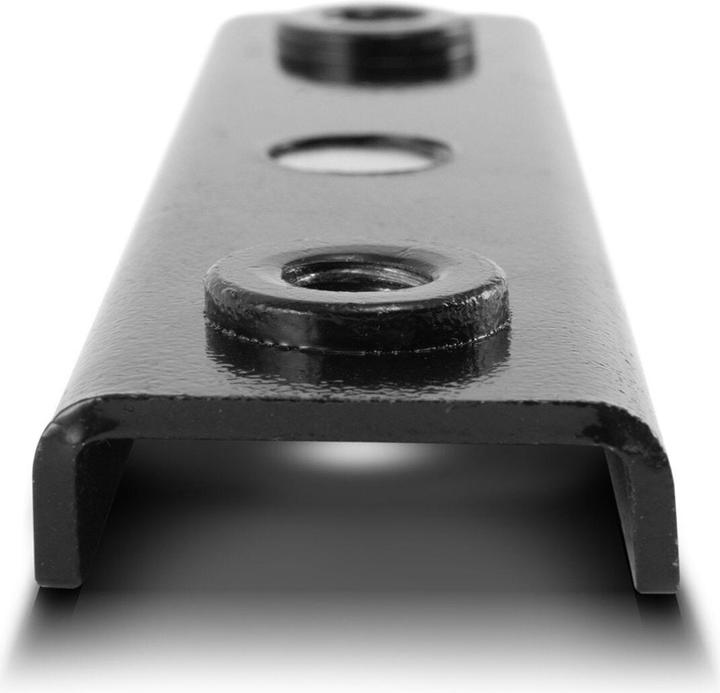

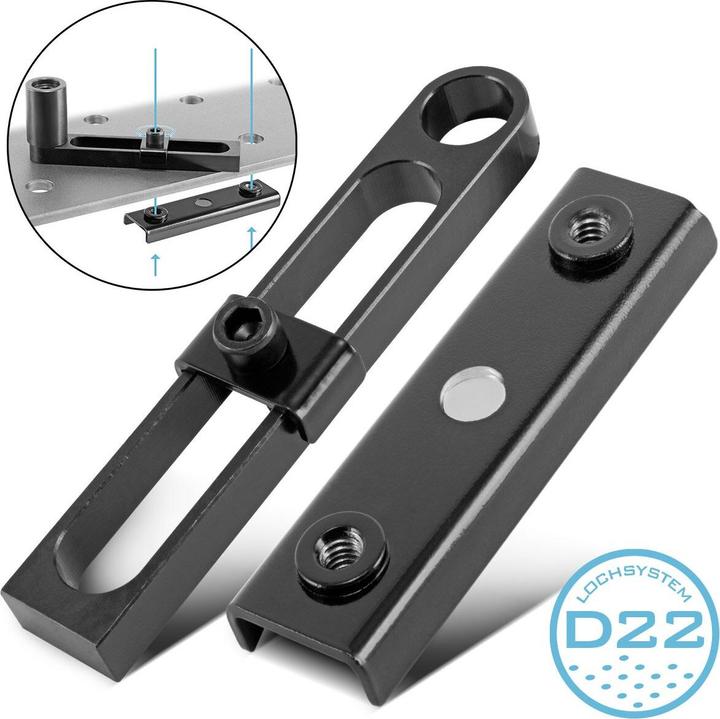

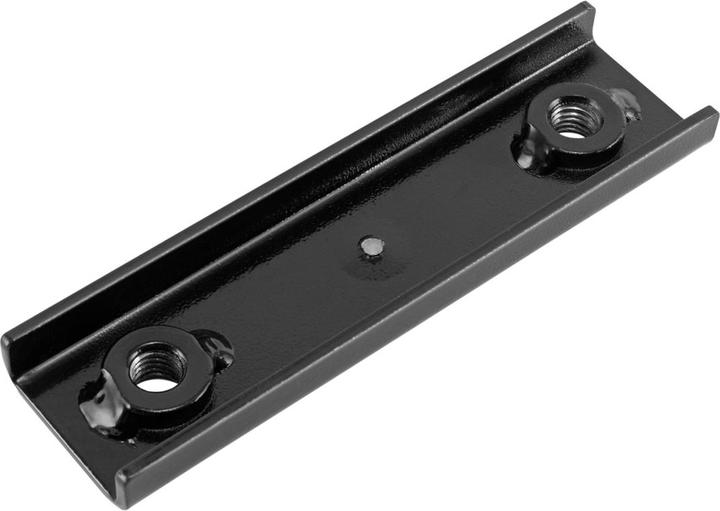

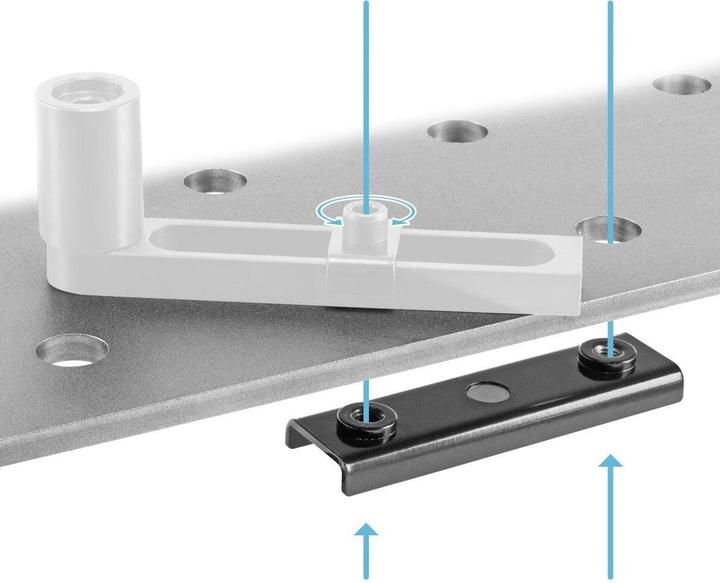

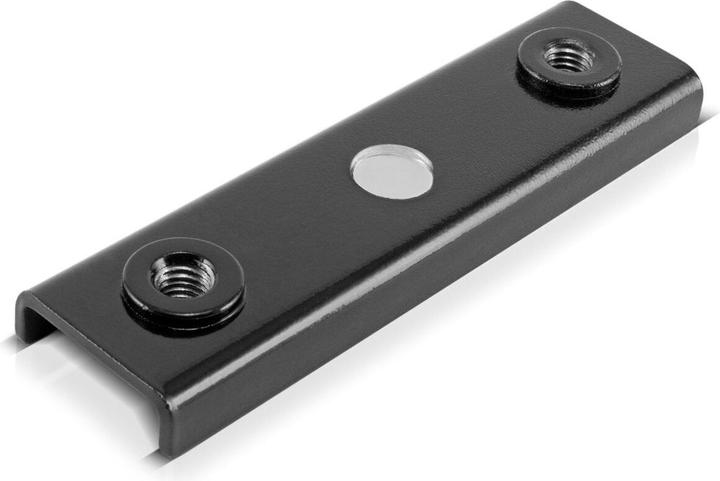

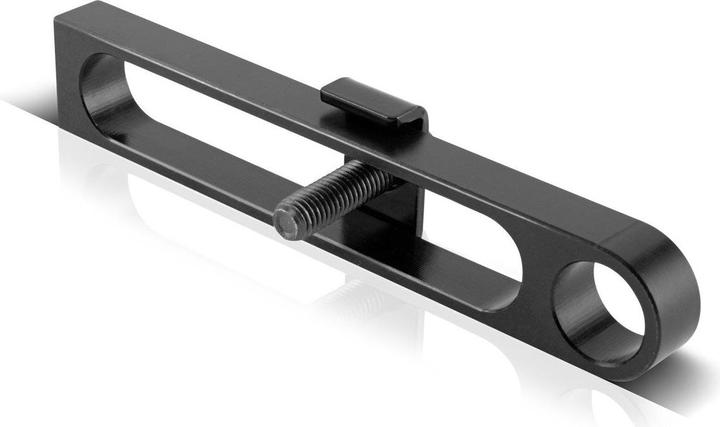

Die Positionierungshilfe besteht aus einer Gewindeplatte, die per Magnet unter der Lochplatte haftet. Auf der Tischoberseite wird die variable Schiene mit der integrierten Innensechskant-Schraube an der Gewindeplatte befestigt. Eine Vertiefung am Ende der Schiene nimmt Bolzen aus dem D 22 Programm auf.
Kombinieren Sie den Anschlag mit unseren modularen Anschlagbolzen zu einer vielseitigen Befestigungslösung.
Präzisionsfräsung aus Vollmaterial

Technische Daten

Abmessungen Gewindeplatte (L x B x H): 140 x 39 x 13 mm
Abmessungen variable Schiene (L x B x H): 175 x 30 x 15 mm
Gewicht Gewindeplatte ca.: 190 g
Gewicht variable Schiene ca.: 290 g
Durchmesser Vertiefung für Zentrierbolzen: 22 mm
Halteklammer: M10-Innensechskant
Material: Stahl brüniert

Lieferumfang

1 x Gewindeplatte mit Magnet für das D 22 Lochsystem
1 x Variable Schiene mit Vertiefung für Anschlagbolzen im D 22 Lochsystem und Halteklammer mit M10-Innensechskant
