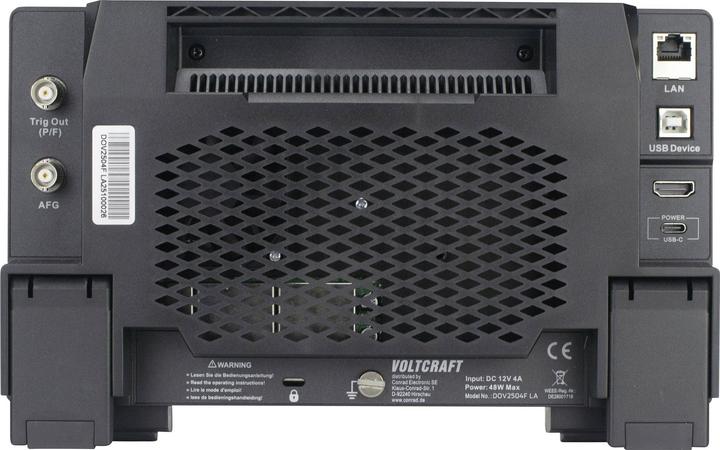

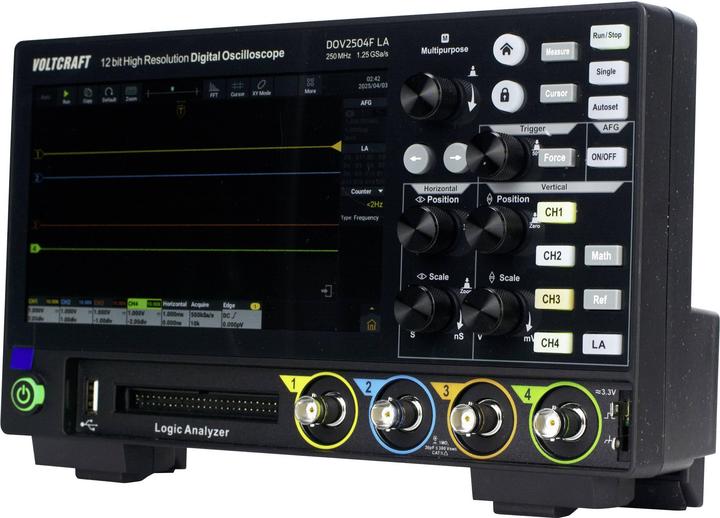

Die DOV-Oszilloskop-Serie von Voltcraft überzeugt durch hohe Qualität, innovative Technik und kompakte Bauweise sowie eine Vielzahl technischer Highlights und maximalen Benutzerkomfort. Ein Analog-Digital-Wandler mit 12-Bit-Auflösung gehört zur Standardausstattung, ebenso wie USB-, LAN- und HDMI-Schnittstellen. Im Mittelpunkt steht das 7-Zoll-Touchscreen-Display mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten, was umständliche Menü-Navigation weitgehend überflüssig macht.

Herausragende technische Spezifikationen: Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeiterfassung liegt bei 50.000 wfms/s, und die segmentierte Erfassung bei 700.000 wfms/s, was eine schnelle und präzise Erfassung unregelmässiger Signale ermöglicht. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).

Zahlreiche Triggerfunktionen: Eine der Stärken der DOV-Serie von Voltcraft liegt in ihren umfangreichen Triggerfunktionen. Selbst schwer auslösbare Signale können dank Triggerarten wie Kante, Video, Puls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN und LIN erfasst werden.

Spezifikationen des Voltcraft DOV2504F LA: Das DOV2504F LA verfügt über eine Bandbreite von 250 MHz und vier analoge Eingänge. Die Signaldauer beträgt 100 M, und zur klaren Anzeige und Auswertung ist die Echtzeitanzeige der Signalwellenform auf dem PC möglich. Die vier Eingänge CH1 bis CH4 und der 16-Kanal-Logikanalysator dienen als Triggerquellen. Die Benutzer können zwischen den Erfassungsmodi Abtastung, Spitze, hohe Auflösung, Durchschnitt und Segmentierung wählen. Die vertikale Empfindlichkeit ist von 200 µV/div bis 10 V/div einstellbar.

Integrierter arbiträrer Funktionsgenerator: Für spezifische Fehlersuche ist ein arbiträrer Wellenformgenerator (AWG) mit einer Abtastrate von 160 MSa/s, einer vertikalen Auflösung von 14 Bit und einer maximalen Frequenz von 30 MHz integriert.
