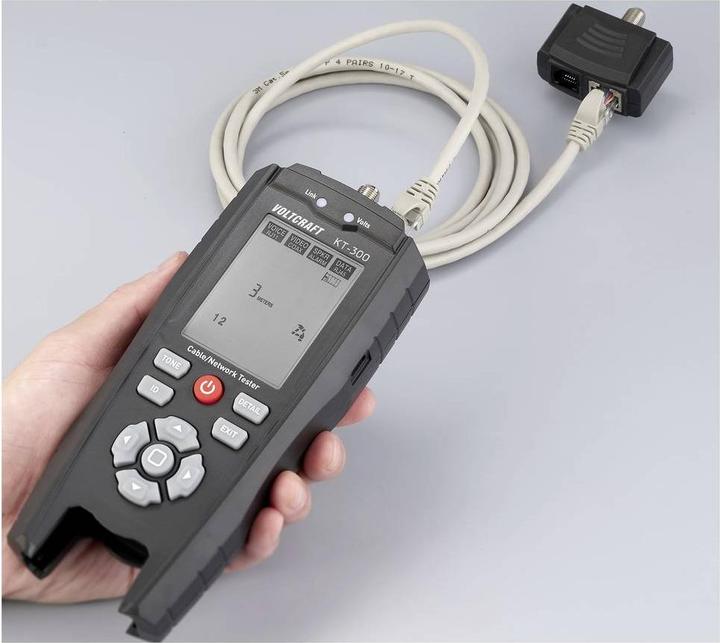

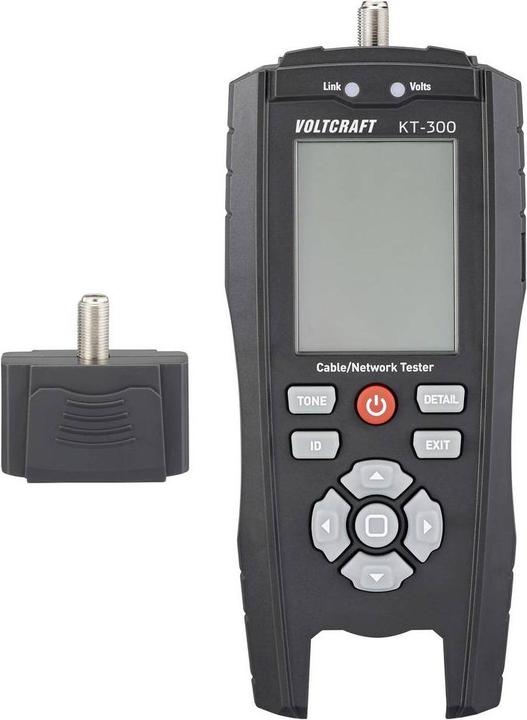

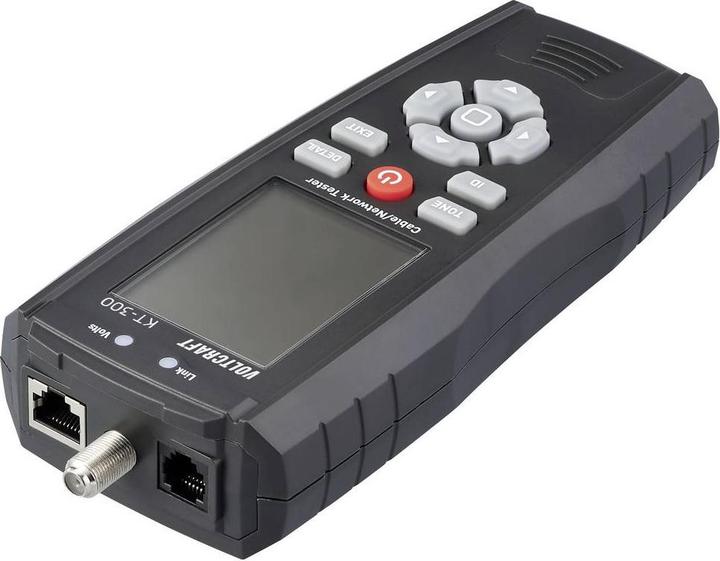

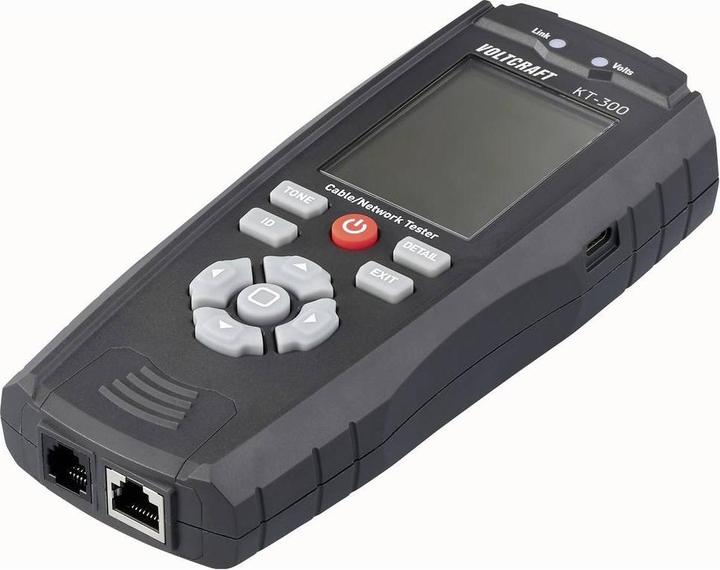

Umfassende Leitungsanalyse und TDR-Fehlerortung. Wer Kabelbrüche oder unsaubere Verbindungen in elektrischen Anlagen orten möchte, wird schnell mit komplexen Problemen konfrontiert. Insbesondere bei unter Putz verlegten Leitungen ist der Voltcraft KT-300 LAN Kabel Tester ein unverzichtbarer Helfer. Ob Twisted-Pair-Kabel (CAT5E bis CAT7), Koaxialleitungen (50, 75 und 93 Ω) oder Telefon- und Alarmleitungen: Mittels TDR-Technologie (Time Domain Reflectometry) werden in Kabeln mit einer Länge von 0,5 bis 610 Metern Distanzen zu Fehlstellen exakt lokalisiert. Für eine detaillierte Diagnose werden Widerstand, Ausbreitungsverzögerung (Delay) und zeitlicher Versatz (Verschiebungen/Skew) inklusive Länge und Abstand zu Fehlstellen präzise ermittelt. Dank VOP (einstellbare Ausbreitungsgeschwindigkeit) wird bei unterschiedlichsten Kabeltypen wie UTP, FTP oder SSTP eine hohe Messgenauigkeit erzielt.

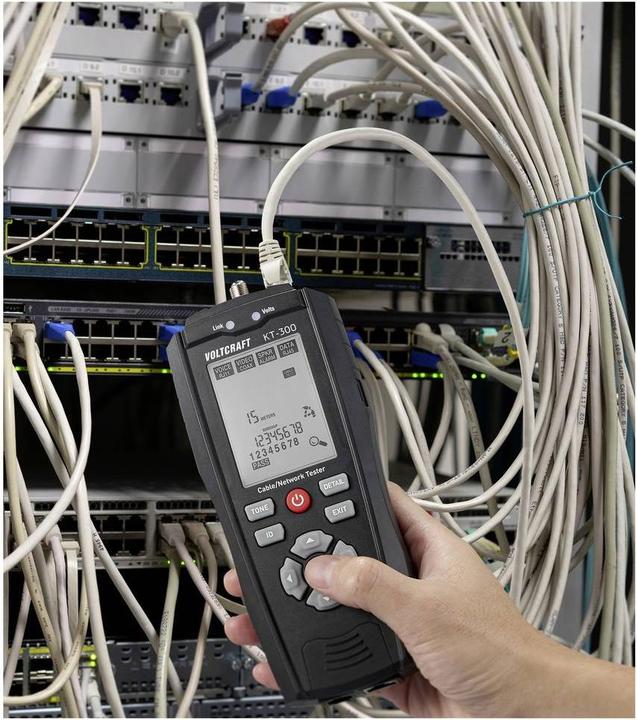

Verifikation von Netzwerk- und PoE-Strukturen. Zur Sicherstellung der korrekten Verdrahtung erstellt der Voltcraft KT-300 LAN Kabel Tester vollständige Wiremaps und identifiziert zuverlässig Leitungsunterbrechungen, Kurzschlüsse, Verpolungen sowie getrennte Adernpaare (Split Pairs). Neben allgemeinen Ethernet-Anschlusstests verfügt der Tester über eine PoE-Signalerkennung, die zwischen Endspan- und Midspan-Versorgungen unterscheidet, dabei aber auch die gleichzeitige Verwendung aller acht Adern erkennt. Zur Funktionsprüfung von Alarmsystemen ist zudem ein 100-mA-Lasttest für 12-V-Batterien integriert, der die Belastbarkeit unter Realbedingungen prüft.

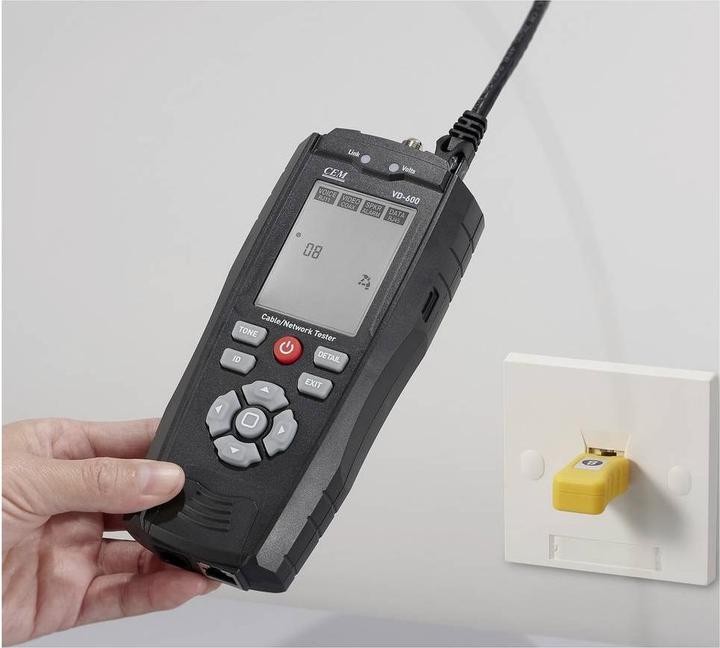

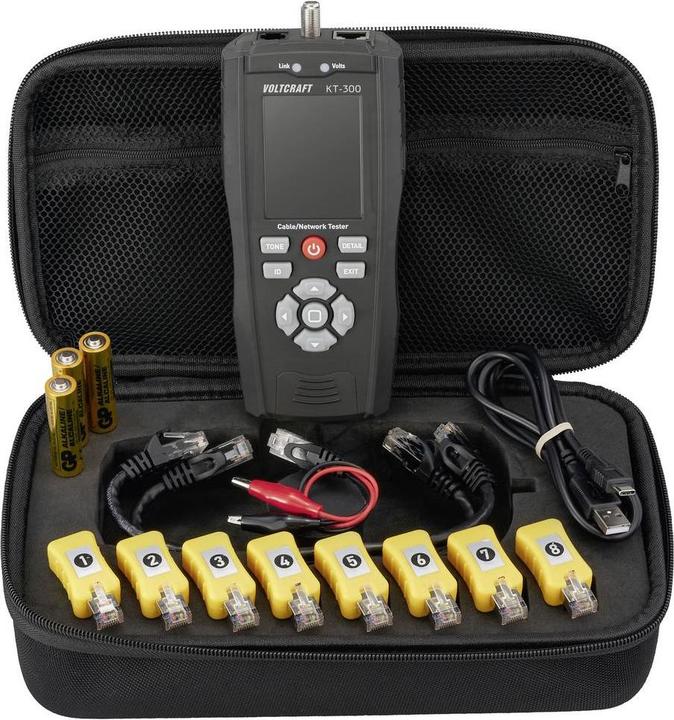

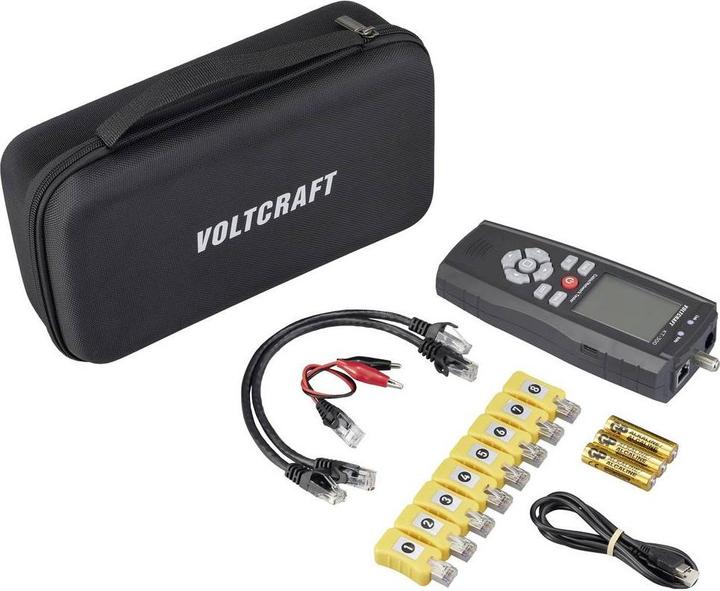

Effiziente Kabelortung und Dokumentation. Für die Installation und Fehlersuche in komplexen Umgebungen stehen ein integrierter Tongenerator sowie acht RJ45-Gegenstellen zur Verfügung. Diese ermöglichen die gleichzeitige Identifikation von bis zu acht Anschlussdosen oder Kabelwegen. Der interne Speicher bietet Platz für 250 Berichte, die über die USB-Schnittstelle ausgelesen und ausgedruckt werden können.
