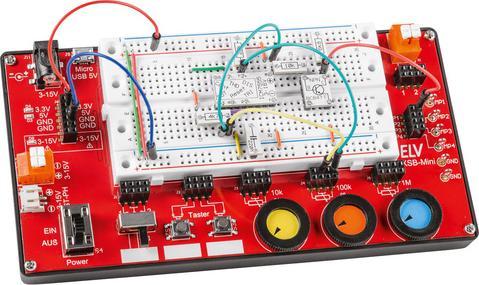

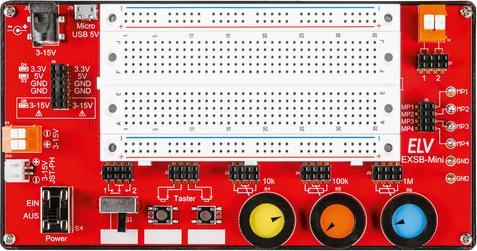

Der praktische Nutzen ist, wie beim grossen Bruder EXSB1, sehr gross. Dank der kompakten Bauweise ist dieses Board ideal für kleine bis mittlere Experimentierschaltungen. Hinweis: Das EXSB-Mini ist jetzt auch als Fertiggerät verfügbar. Nur 17 x 9 Zentimeter gross ist dieses neue Experimentierboard aus unserer Entwicklungsabteilung. Es stellt gleich vier verschiedene Spannungseingänge (Micro-USB, Hohlstecker, 2-polige Klemmleiste und JST-PH-Buchse) zur Verfügung und hat ausserdem einen Spannungsregler für die Ausgangsspannungen 5 und 3,3 Volt. Schutzbeschaltungen gegen Kurzschluss, Überlastung und Verpolung machen das Board sicher gegen Bedienungsfehler. Diverse Potis, Taster, Klemmen und Messpunkte bieten eine Peripherie, mit der der einfache Aufbau von Experimentierschaltungen unterstützt wird. Durch Auslagerung von Bedienelementen, wie Taster und Potentiometer vom Steckboard weg auf eine benachbarte Platine, steht auf dem Steckboard mehr Platz für die eigentliche Elektronik zur Verfügung. Das verwendete Steckboard hat 470 Kontakte und ist von hoher Qualität. Die Platinenunterseite wird durch eine Gehäuseunterschale geschützt, die auch für gute Standfestigkeit sorgt. Mit vier verschiedenen Spannungseingängen, wie Micro-USB-Eingang, Hohlstecker, 2-polige Klemmleiste und JST-PH-Buchse sowie einem Ein- und Ausschalter, Spannungsregler für die Ausgangsspannungen von 5 V und 3,3 V. Integrierte Schutzschaltungen gegen Kurzschluss, Überlast und Verpolung - sicher gegen Bedienungsfehler. Peripherie für den einfachen Aufbau von Experimentierschaltungen - durch Auslagerung der wichtigsten Bedienelemente wie Taster und Potentiometer und der Spannungsversorgung steht mehr Platz für die eigentliche Schaltung zur Verfügung. Inkl. hochwertigem Steckboard mit 470 Kontakten. Vier Messpunkte zum Anschluss eines Multimeters oder Oszilloskopes (2 Masseanschlüsse). Drei Daumenrad-Potentiometer mit den Werten 10 k, 100 k, 1 M, die farbig markiert sind.
