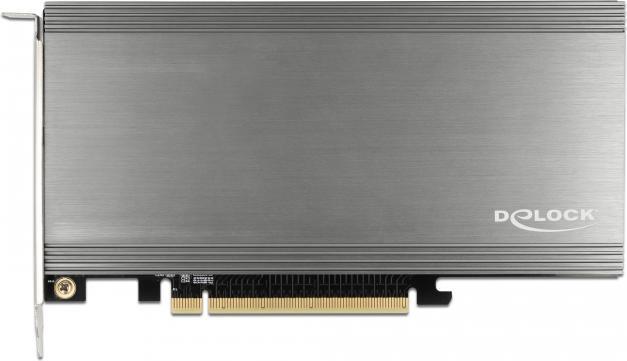

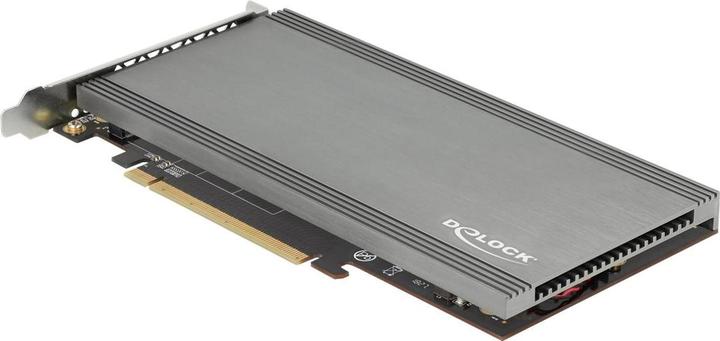

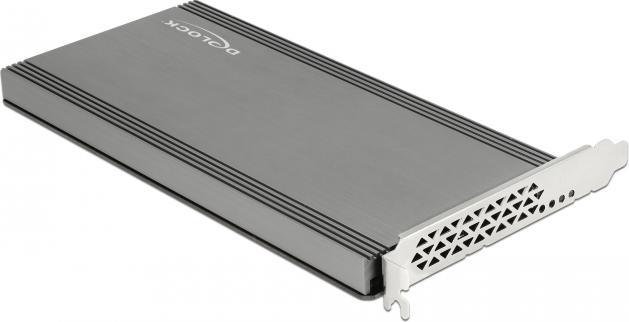

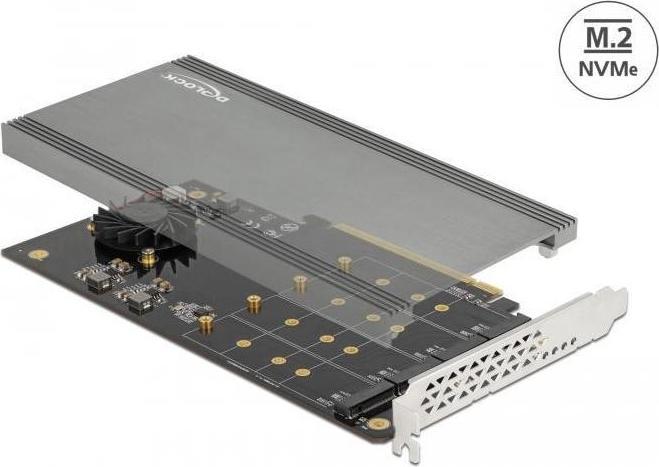

Diese PCI Express Karte von Delock erweitert den PC um vier M.2 Slots. An diese können bis zu vier M.2 SSDs im 2280, 2260, 2242 und 2230 Format angeschlossen werden. Mit Hilfe des grossen Kühlkörpers und des Lüfters wird eine ausreichende Kühlung der M.2 Module gewährleistet.

PCIe Gabelung
Die Karte benötigt die PCIe Gabelung (Bifurcation) Funktion des Mainboards, um das PCIe Signal aufzuteilen, wenn mehrere Anschlüsse belegt werden.

Hinweis
Ohne PCIe Bifurcation kann nur der erste M.2 Slot der Karte verwendet werden.

Spezifikationen

• Anschlüsse:

intern:

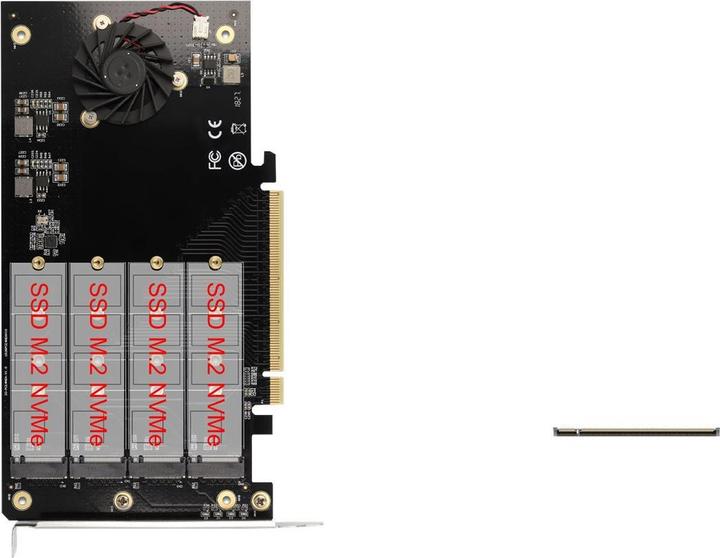

4 x 67 Pin M.2 Key M Slot
1 x PCI Express x16, V3.0

• Schnittstelle: PCIe
• Unterstützt M.2 Module im Format 2280, 2260, 2242 und 2230 mit Key M oder Key B+M auf PCIe Basis
• Maximale Höhe der Komponenten auf dem Modul: 1,5 mm, Verwendung von zweiseitig bestückten Modulen möglich
• Unterstützt NVM Express (NVMe)
• 4 x LED Anzeige
• Bootfähig, ab UEFI Version 2.3.1
• Unterstützt S.M.A.R.T.

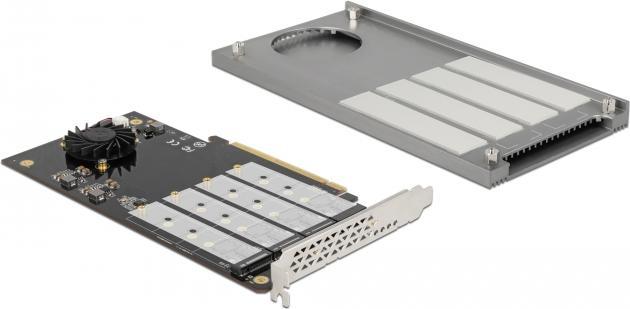

• Masse Kühlkörper (LxBxH): ca. 202 x 95 x 8 mm
• 1 x 40 mm Lüfter für aktive Kühlung der M.2 Module

Systemvoraussetzungen

• Linux Kernel 5.4 oder höher
• Windows 8.1/8.1-64/10/10-64/11
• Windows Server 2016
• PC mit einem freien PCI Express x16 / x32 Steckplatz
• Mainboard und BIOS mit PCIe Bifurcation (Gabelung) Unterstützung

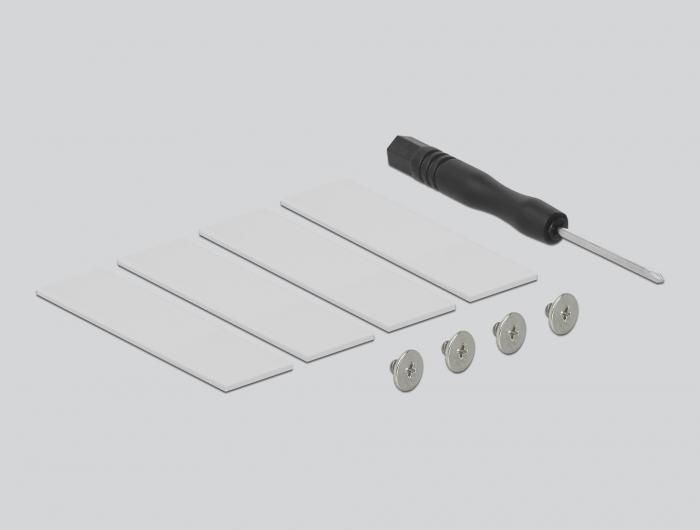

Packungsinhalt

• PCI Express Karte mit Lüfter
• Kühlkörper
• M.2 Befestigungsmaterial
• Schraubendreher
• 4 x Wärmepad
• Bedienungsanleitung.
