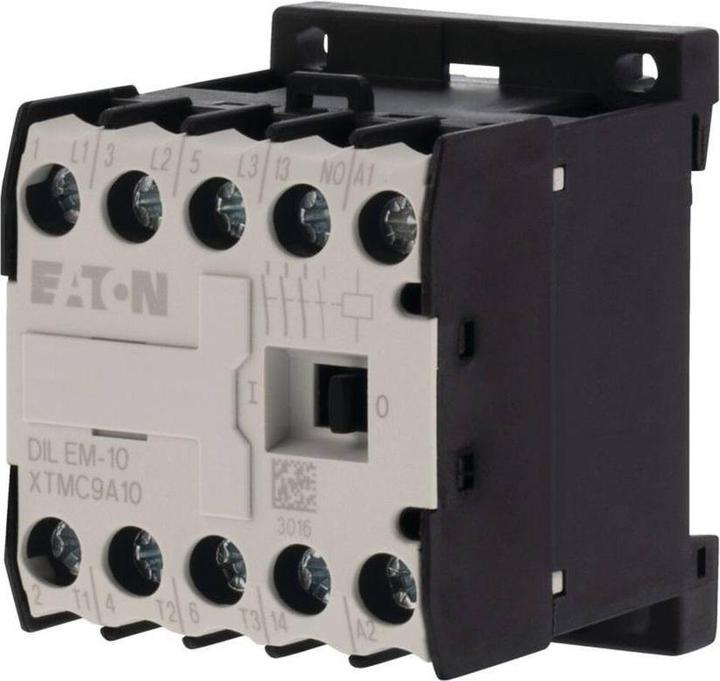

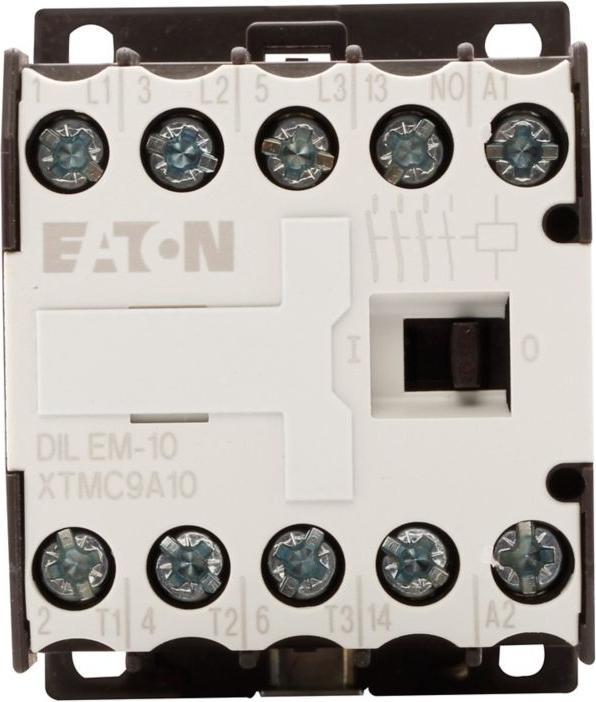

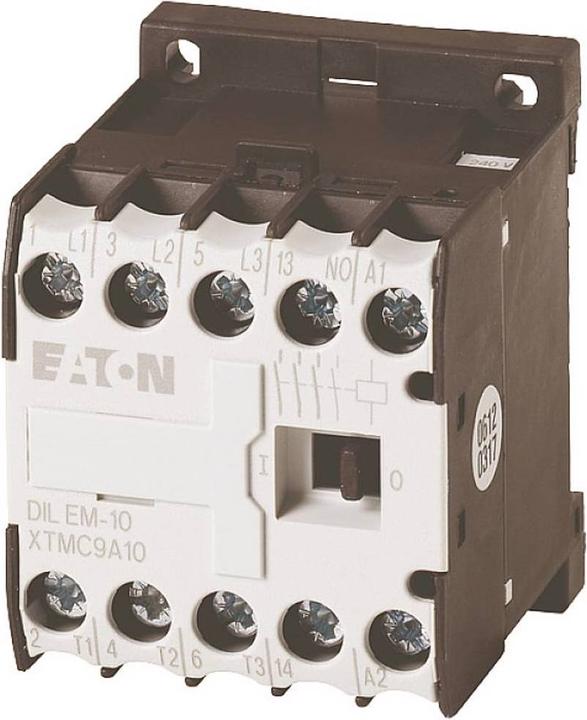

Eaton Leistungsschütz DILEM-10 (230V 50/60Hz)

Hersteller: Eaton
Bezeichnung: Leistungsschütz
AC-3 / 400V: 4kW
Typ: DILEM-10 (230V 50/60Hz)
Nennsteuerbetriebsspannung Us bei AC 50 Hz: 230 V
Nennsteuerbetriebsspannung Us bei AC 60 Hz: 230 V
Nennsteuerbetriebsspannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Nennbetriebsstrom Ie bei AC-4, 400 V: 6.6 A
Nennbetriebsleistung bei AC-4, 400 V: 3 kW
Nennbetriebsleistung NEMA: 3.7 kW
Geeignet für Reiheninstallation: Nein
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Öffnerkontakte als Hauptkontakte: 3

Eaton Schütz DILEM-10 (230V 50/60Hz): weitere Details
Anwendung für Leistungsschalter: Kleinschutzschütz für Motoren und ohmsche Lasten
Schütze DILEM, Nutzungskategorie:
AC-1: Nichtinduktive oder schwachinduktive Last, Widerstandsofen
AC-3: Käfigläufermotoren: Starten, Abschalten während des Betriebs
AC-4: Käfigläufermotoren: Starten, Rückbremsen, Wenden, Joggen
Anschlussmethode: Schraubklemmen
Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3
Beschreibung: Mit Hilfsschalter
Pole: 3-polig
Nennbetriebsstrom AC-3 380 V 400 V: Ie = 9 A
Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 22 A, geschlossen: Ith = 16 A
Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith = 50 A, geschlossen: Ith = 40 A
Max. Nennbetriebsleistung für dreiphasige Motoren 50 - 60 Hz AC-3:
220 V 230 V: P = 2.2 kW
380 V 400 V: P = 4 kW
660 V 690 V: P = 4 kW
Max. Nennbetriebsleistung für dreiphasige Motoren 50 - 60 Hz AC-4:
220 V 230 V: P = 1.5 kW
380 V 400 V: P = 3 kW
660 V 690 V: P = 3 kW
Geeignet für: DILEM, DILE
Kontaktkonfiguration S = NO Kontakt: 1 S
Stromart: AC/DC: AC-Betätigung
EAN: 4015080523024.
