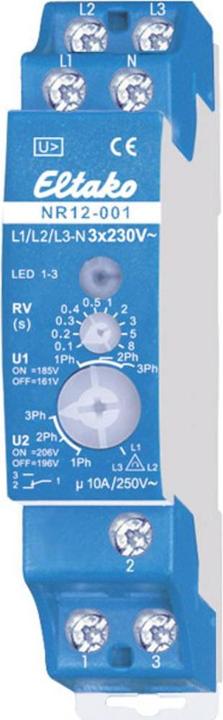

Netzüberwachungsrelais mit Drehfeldüberwachung. Es verfügt über einen potenzialfreien Wechsler mit 10A/250V AC. Geeignet für 230V-LED-Lampen bis 200W und Glühlampen bis 2000W. Der Stand-by-Verlust beträgt nur 0,8 Watt. Das Gerät ist ein Reiheneinbaugerät für die Montage auf einer Tragschiene nach DIN-EN 60715 TH35. Die Breite beträgt 18mm und die Tiefe 58mm. Es überwacht die 230V AC Spannung zwischen 1 bis 3 Aussenleitern und dem Neutralleiter sowie das Drehfeld (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Die Versorgungsspannung L1-N liegt zwischen 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden, und die Anzahl der überwachten Aussenleiter muss angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung; U2: 196V Rückfallspannung und 206V Anzugsspannung gemäss VDE 0100, Teil 718. Eine LED-Anzeige zeigt die korrekt anliegende Spannung an. Bei falscher Polung oder einem fehlenden Aussenleiter blinkt die LED schnell. Die Rückfallverzögerung ist mit dem oberen Drehschalter von 0,1 bis 8 Sekunden einstellbar. Während die Rückfallverzögerungszeit läuft, blinkt die LED langsam. Die Anzugsverzögerung beträgt 0,5 Sekunden. Die maximale Geräteabsicherung liegt bei 16A.
