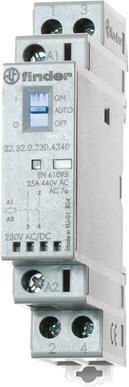

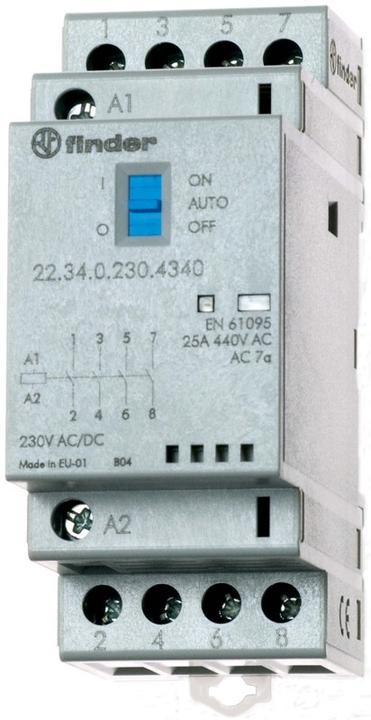

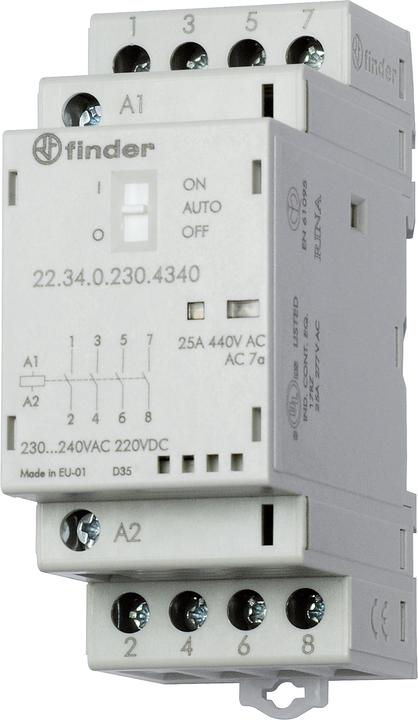

Installationsschütz Serie 22, 25 A Installationsschütze gemäss DIN EN 61095: 2009. Entwickelt zum Schalten von hohen Einschaltströmen bis zu 120 A für 5 ms an den Schaltkontakten (Lamplasten). Verfügt über Kontakte mit Doppelunterbrechung und interne Schaltung für AC/DC-Steuerung (brummfrei). Beinhaltet verstärkte Isolierung zwischen Spule und Kontakten. Ein Hilfschalter mit 1 NO + 1 NC oder 2 NO Kontakten kann seitlich montiert werden. Kompatibel mit DIN EN 60715 TH35-Schiene.

Die Ausstattung umfasst einen mechanischen Indikator und einen elektrischen Indikator (LED) mit einem Ein/Aus-Schalter.

Technische Daten:

• Abfallzeit: 40 ms
• Ansprechzeit: 18 ms
• Einschaltstrom (5 ms): Max. 120 A
• Kontaktart: 4 NO Kontakte
• Kontaktmaterial: AgSnO2
• Lebensdauer (elektrisch): 30 x 10^3 Schaltvorgänge
• Lebensdauer (mechanisch): 2 x 10^6 Schaltvorgänge
• Nennspannung: 230 V DC/AC
• Nennstrom (AC-7b, AC-7c): 10 A
• Produktmasse, Breite: 35 mm
• Produktmasse, Höhe: 60,8 mm
• Schaltleistung (AC1/AC-7a): Max. 6250 VA / (AC15, 230 V/AC): 1800 VA
• Schaltspannung: 250 V/AC / Max. 440 V/AC.
