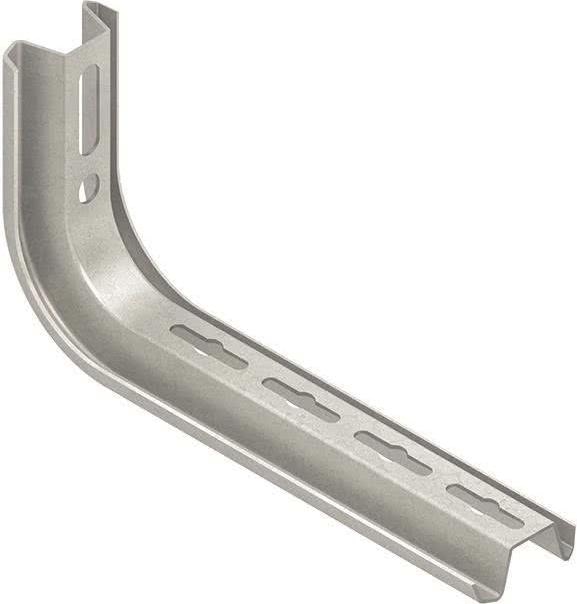

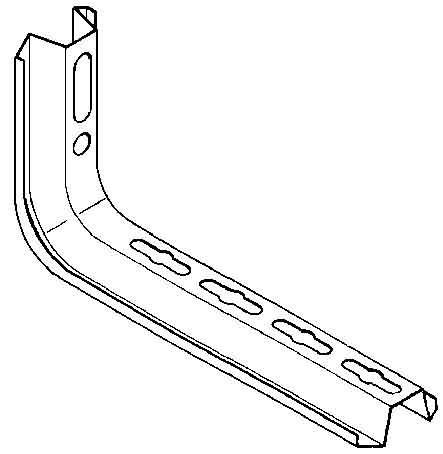

Niedax Abhängung TKS 100

Hersteller: Niedax
Bezeichnung: Abhängung
Typ: TKS 100
Länge: 163 mm
Breite: 57 mm
Höhe: 132 mm
Geeignet für Kabeltragsystembreite: 50–100 mm
Ausführung: Wand- und Stielausleger
Winkel: 90 °
Tragfähigkeit: 1,5 kN
Geeignet für Funktionserhalt: ja
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: bandverzinkt

Niedax Abhängung TKS 100: weitere Details
Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschliesslich anteilmässigem Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmässigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!

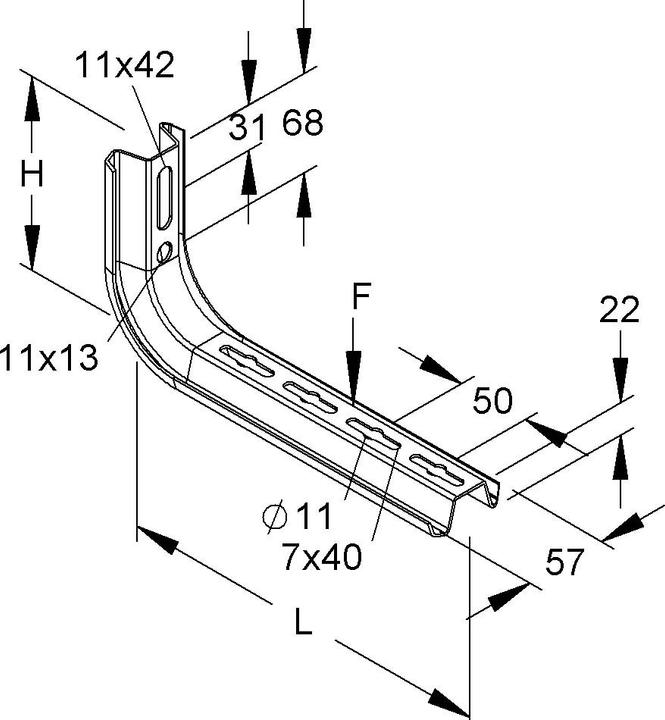

Abmessungen (ca. Masse) H x B x L: 132 x 57 x 163 mm
Tragfähigkeit F bei L/2: 1,5 kN im System geprüft
Werkstoff: Stahl, bandverzinkt nach DIN EN 10346
EAN: 4013339183906.
