Logic von Saleae sind kleine, hochwertige Logikanalysatoren, die Embedded-Entwicklern bei der Fehlersuche helfen. Der grösste Vorteil dieses kompakten Werkzeugs ist die Benutzerfreundlichkeit: Einfach über USB anschliessen, die Software starten, ein paar grundlegende Einstellungen vornehmen und schon kann es losgehen!

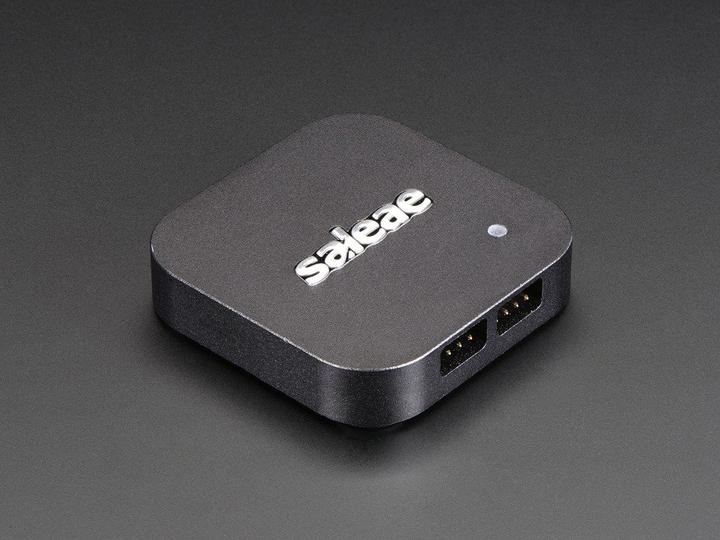

Bisher hatten Logikanalysatoren den Ruf, kompliziert und sperrig zu sein. Saleae Logic zeigt, dass es auch anders geht. Anstelle eines verwirrenden Kabelsalats und sperriger Gehäuse bieten diese kleinen Analysatoren ein ästhetisch ansprechendes Gehäuse aus hochwertigen Materialien mit ausreichend Platz für die beiden Anschlüsse (Mini-USB und 18-poliger Signalanschluss).

Die Software ist kompatibel mit Windows (XP, Vista, 7, 8, 10), Mac (Tiger, Leopard) und Linux.

Technische Details:

Digitale/Analoge Eingänge: 8
Verbindung: USB 3.0
Grösse: 53 x 53 x 12 mm
Gewicht: 60 g

Digital:
Abtastrate (max): 500 MS/s
Schnellstes digitales Signal: 100 MHz
Abtiefentiefe: 10+ Milliarden
Unterstützte Logikpegel: 1,2V - 5,5V
Funktioniert mit RS-232, 422/3, 485: ja
Schwellenwerte: wählbar 0,6V / 0,9V / 1,65V

Analog:
Abtastrate (max): 50 MS/s
Bandbreite (-3dB): 5 MHz
Anzahl der Bits: 12
Eingangsspannungsbereich: -10V bis 10V.
