Überwachungsanwendungen: Phase
Versorgungsspannung: 208 bis 480 V AC
Kontaktanordnung: 1-poliger Umschalter
Elektrische Phasen: 3
Empfindlichkeit der Phase: Phasenasymmetrie, Phasenausfall, Phasenfolge
Verzögerungszeit: 0,1 bis 10 s
Breite: 17,5 mm

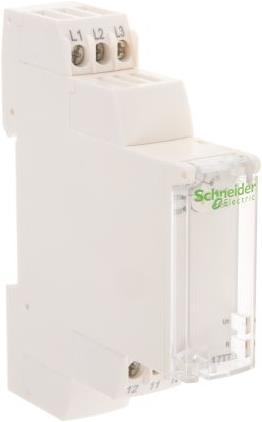

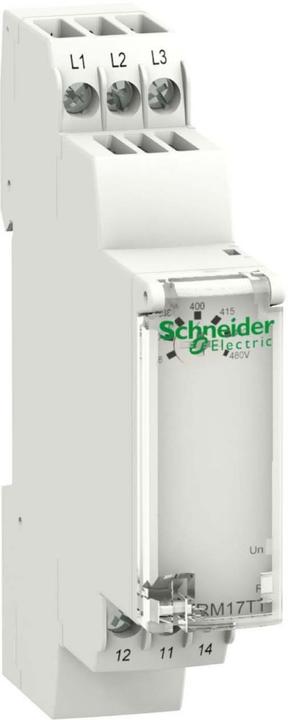

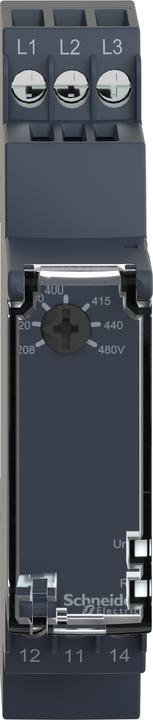

NF EN 60255-6 und IEC 60255-6. UL, CSA, GL, C-Tick, GOST. Dreiphasennetzwerk-Steuerrelais Serie RM17 Tx00. Schneider Electric Mehrzweck-Dreiphasen-Stromversorgungssteuerrelais der Serie RM17Tx00. Überwachung der richtigen Reihenfolge der Phasen L1, L2 und L3 sowie des Gesamtausfalls einer oder mehrerer Phasen. Im Falle eines Fehlers in der Phasenfolge oder aufgrund einer fehlenden Phase wird das Relais sofort geöffnet. Bei einem Spannungsfehler öffnet das Relais am Ende der festgelegten Zeitverzögerung. Durchsichtige Frontplatte mit Scharnieren, Potenziometer an der Stirnseite, LED-Ausgangsstatus, DIN-Hutschiene. Phasen-, Asymmetrie- und Unterspannungs-/Überspannungsregler: RM17 TE00. Das Relais überwacht seine eigene Versorgungsspannung Un: Das Relais kontrolliert die direkte Reihenfolge der drei Phasen, den Ausfall von mindestens einer der drei Phasen (U gemessen; 0,7 x Un), Asymmetrie einstellbar auf 5 bis 15 % von Un, Über- und Unterspannungsdrift im Fenstermodus einstellbar auf 2 bis 20 % von Un.
