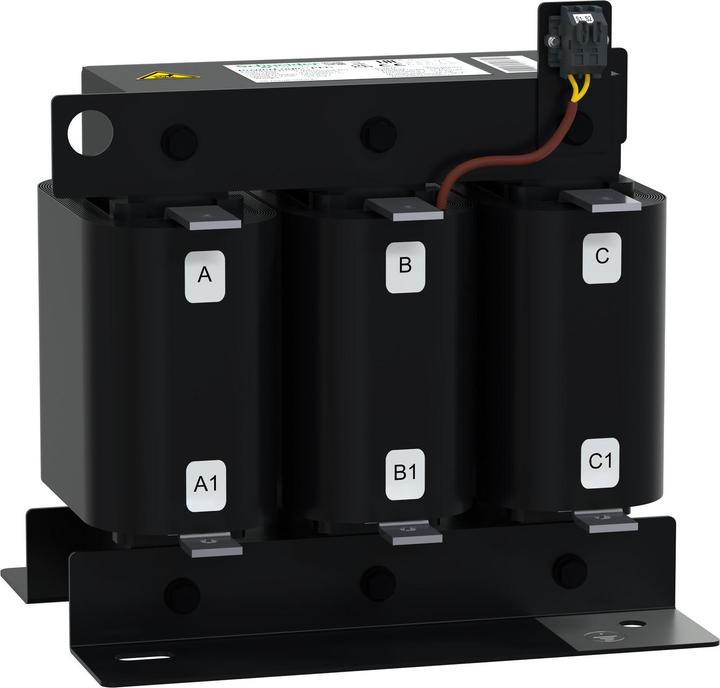

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützen, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindern. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert und abgestimmt, sodass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Filterkreisdrossel ist für eine Ausgangsleistung von 50 kvar mit einem Verdrosselungsfaktor von 7 % (3,8/190 Hz) bei 400 V AC und 50 Hz ausgelegt. Die relative Impedanz beträgt 7 %. Dieses Bauteil entspricht der Norm IEC 60068 und erfordert eine zusätzliche Konvektion, das heisst, ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 270 mm in der Höhe, 260 mm in der Breite und 200 mm in der Tiefe, bei einem Produktgewicht von 22 kg.
