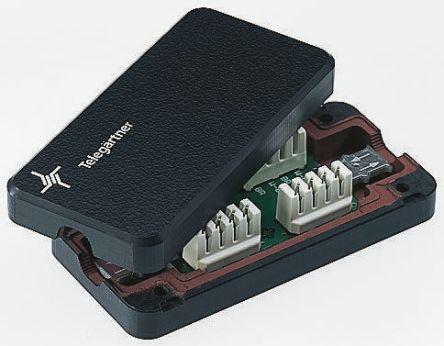

Die VM 8-8 Module werden als Verbindung oder Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5e, Cat.6, Cat.6A, Cat.7, Cat.7A) in folgenden Anwendungen eingesetzt: Sammelpunkt, Kabelverlängerungen, Kabelbeschädigungen, Kabelumverlegungen. Bei Einsatz der VM 8-8 Module müssen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.

Leistungsmerkmale:

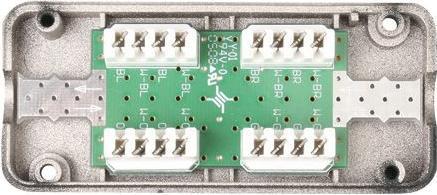

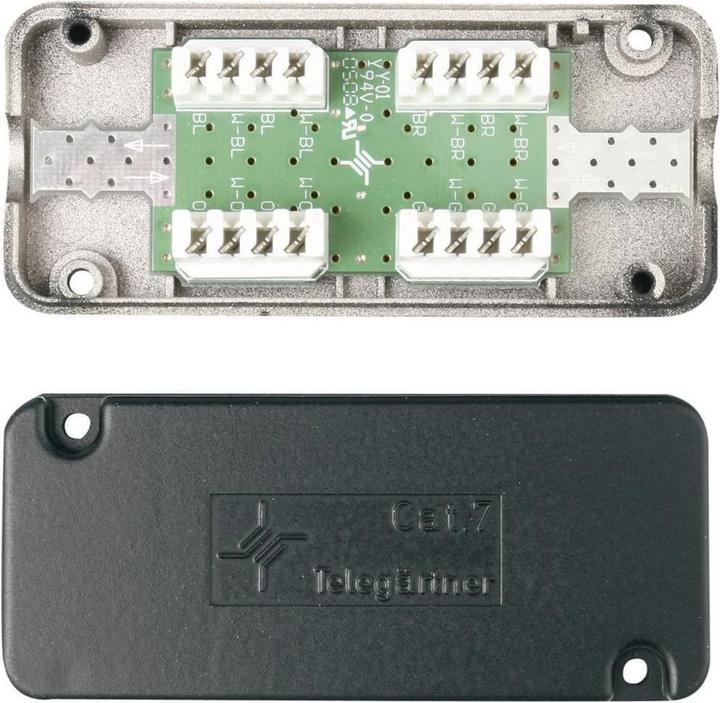

• Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte
• Farbkennzeichnung nach EIA/TIA 568A und B
• Anschluss 4-paariger geschirmter und ungeschirmter Installations- und Patchkabel von AWG 27-22
• Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden
• Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte
• Variable Kabelzuführungen
• Kabelzugentlastung durch handelsübliche Kabelbinder
• Werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19 Zoll- und AP-Version)
• Aufputz-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung
• Aufputz-, 19 Zoll- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt
• Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4)
• EMV-sicher nach EN 61000-6-1 und 61000-6-2.
