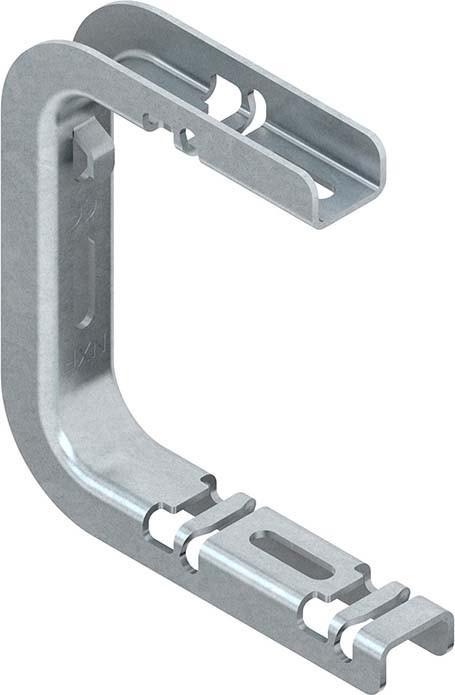

Niedax Zentralabhängung GTCB 50/100 E3

Hersteller: Niedax
Bezeichnung: Zentralabhängung für Gitterrinnen
Typ: GTCB 50/100 E3
Geeignet für Kabeltragsystembreite: 50 - 100 mm
Geeignet für Kabeltragsystemhöhe: 54 mm
Ausführung: Abhängebügel (C-Bügel)
Geeignet für Gitterrinne: ja
Geeignet für Kabelleiter: nein
Geeignet für Kabelrinne: nein
Rinnenbefestigung: schraublos
Tragfähigkeit: 200 N
Geeignet für Funktionserhalt: nein
Werkstoff: rostfreier Stahl
Werkstoffgüte: rost- und säurebeständiger Stahl
Oberflächenschutz: sonstige

Niedax Zentralabhängung GTCB 50/100 E3: weitere Details
Gitterrinnen-Abhängebügel, C-Bügel, zur zentralen Deckenabhängung der Gitterrinnen mittels Gewindestab M 6. Doppelfunktion der Zentralabhängung durch Drehung um die vertikale Achse, verwendbar für Gitterrinnen mit einem sowie mit zwei Bodenlängsdrähten. Zur Aushebelsicherung den Bügel mittels eines Schraubendrehers umlegen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund.

Verwendung für:
Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm und einem Bodenlängsdrahtabstand von 50 mm
MTC 30.050
MTC 54.050 mit einem Bodenlängsdraht
MTC 30.100
MTC 54.100
MTCG 50.100
GR 60.100
GRS 60.100
GRC 60.100
GRL 60.090 mit zwei Bodenlängsdrähten

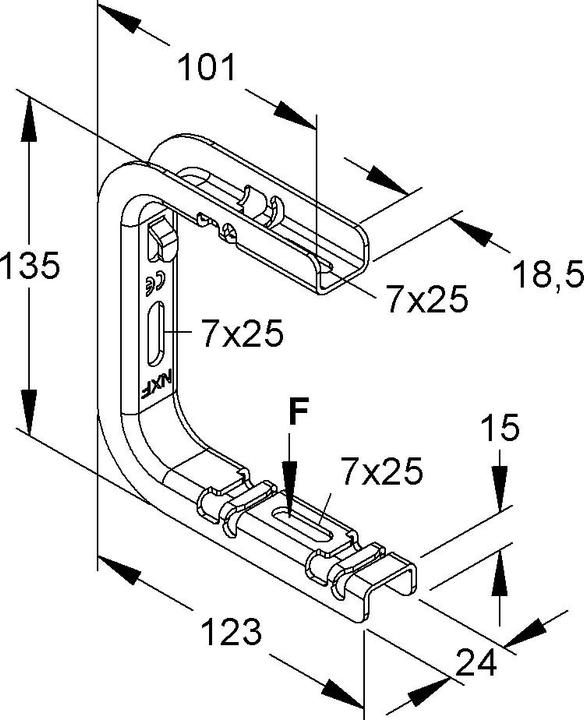

Abmessungen (ca. Masse)
Bügellänge L1 (Aussenmass): 101 mm
Bügellänge L2 (Aussenmass): 123 mm
Befestigung Langloch im oberen und unteren Bügel: 7 x 25 mm
Höhe H (Aussenmass): 135 mm
Breite B: 24 mm
Tragfähigkeit F bei L/2: 0,2 kN
Werkstoff: Edelstahl, Werkstoff Nr. 1.4301, 1.4303
EAN: 4013339136650.
