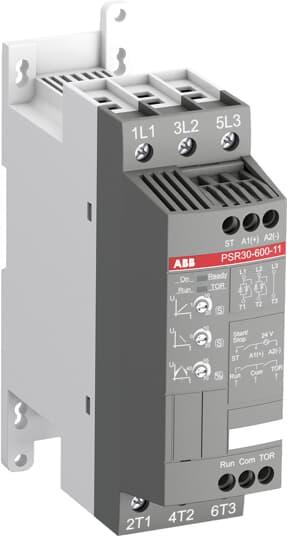

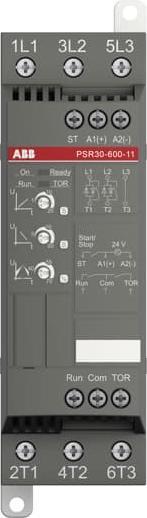

ABB Stotz S&J Sanftanlasser PSR30-600-11

Hersteller: ABB Stotz S&J
Bezeichnung: Sanftanlasser 24VAC/DC
Typ: PSR30-600-11
Bemessungsbetriebsstrom Ie bei 40 °C: 30 A
Bemessungsbetriebsspannung Ue: 208..600 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 7,5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 15 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 7,5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 15 kW
Funktion: eine Drehrichtung
Interne Überbrückung: ja
Mit Display: nein
Drehmoment-Regelung: nein
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: AC/DC
Integrierter Überlastschutz des Motors: nein
Auslöseklasse: einstellbar
Schutzart (IP): IP20
Schutzart (NEMA): 1

Die Softstarter-Baureihe PSR umfasst die kompaktesten Softstarter und ermöglicht somit die Konzeption kompakter Anlassvorrichtungen. Das Systemkonzept mit Motorschutzschaltern und den Produkten der Baureihe PSR liefert eine deutlich kompaktere Anlasslösung als beispielsweise ein Stern-Dreieck-Anlasser. Durch integrierte Bypass-Schütze werden Energieverluste verringert und der Anschluss vereinfacht, die Einrichtung ist dank der Beschränkung auf nur drei Potentiometer kinderleicht. Die optimierten Rampeneigenschaften sorgen dennoch unter allen Einsatzbedingungen für ein sehr ruhiges An- und Auslaufen. PSR mit Us = 24V AC/DC.
