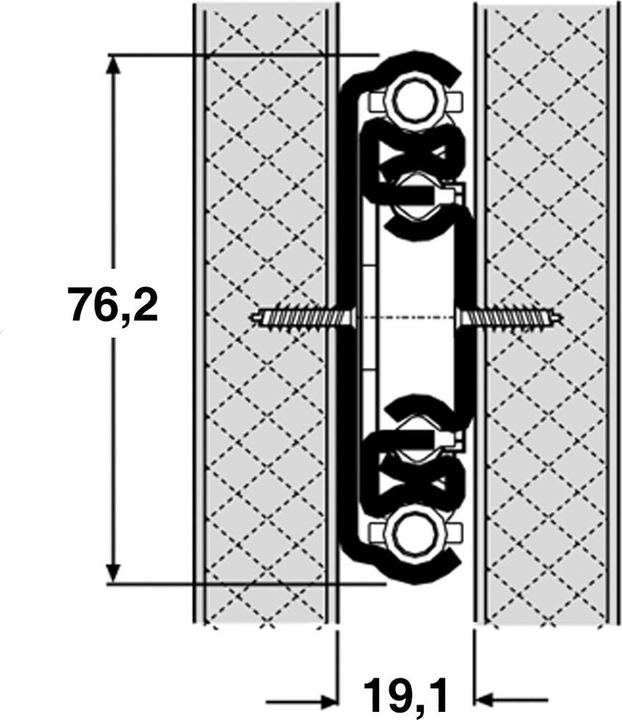

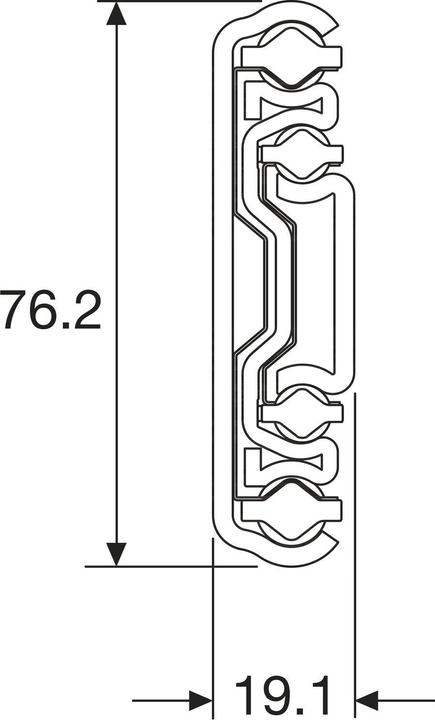

Schienenstärke 19,1 mm
Schienenhöhe 76,2 mm
Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten

Hinweis:
Empfohlene Befestigung:
M5/M6 Schlossschraube
max. Kopfhöhe 4,8 mm / ø 12,7 mm

Hinweis zur Tragkraft:
Es sind alle Befestigungspositionen zu verwenden, damit die maximale Tragkraft erreicht wird.
Die Tragkraft bezieht sich auf einen dynamischen Zyklus von 10.000 Wiederholungen.
Wird die Schiene horizontal montiert, verringert sich die Tragkraft auf 20 % des vertikalen Lastwertes.

Ausführung: Vollauszug
Tragkraft (kg): 204

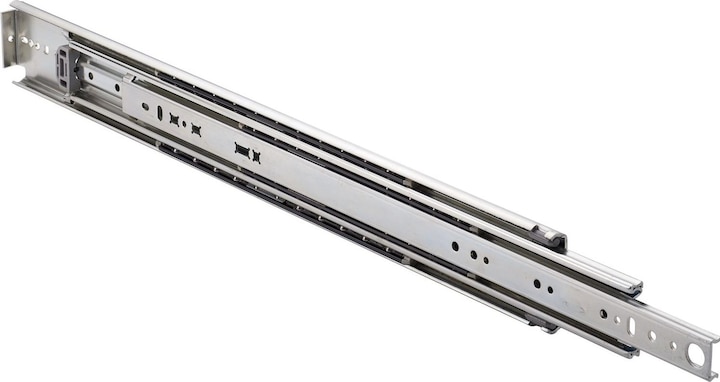

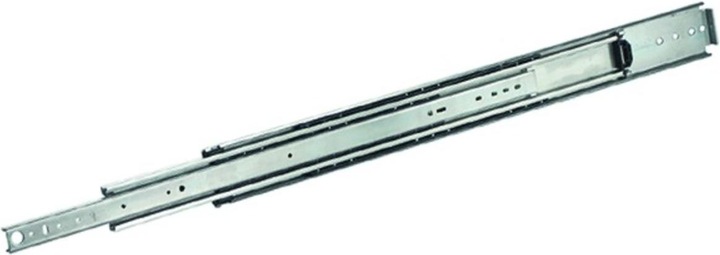

Typ: Accuride DZ9301
Schienenlänge (mm): 1219,2
Werksnummer: DZ9301-0048U-E
Material: Stahl verzinkt
Auszugsweg (mm): 1219,2
Marke: Accuride
Montageart: Seitenmontage
Inhaltsangabe (PAA): 1.
