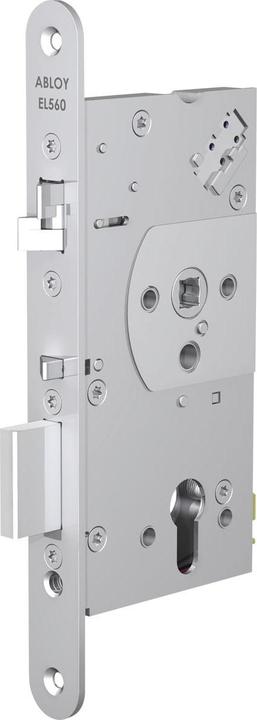

Mit integrierter Türdrückersteuerung. Die Schlösser der Modell-Reihe EL 560 besitzen eine geteilte Drückernuss und benötigen somit einen Innendrücker (oder eine Panikgriffstange) und einen Aussendrücker. Die Ansteuerung des Schlosses erfolgt durch einen Impuls eines Kartenlesers, Codeschlosses, Zeitschaltuhr, Taster etc. Der Riegel wird durch den eingekoppelten Aussendrücker zurückgezogen und die Sperrung der Kreuzfalle aufgehoben. Beim Schliessen der Tür bewirkt die Steuerfalle in Zusammenspiel mit der Kreuzfalle das Ausschliessen des vorgespannten Riegels und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient. Die Einstellung der Panikseite sowie die Auswahl zwischen Ruhe- und Arbeitsstrom erfolgt bei Bedarf am Schloss. Die Betriebsnennspannung beträgt 12 - 24 V DC.

Arbeitsstrom-Version: Solange der Strom zugeschaltet ist, kann das Schloss auch über den Aussendrücker geöffnet werden. Bei Abschaltung (oder Stromausfall) befindet sich der Aussendrücker jedoch im Leerlauf.

Ruhestrom-Version: Solange kein Strom zugeschaltet ist (oder Stromausfall) kann das Schloss auch über den Aussendrücker geöffnet werden. Bei Stromzuschaltung befindet sich der Aussendrücker jedoch im Leerlauf.

Merkmale:

• Selbstverriegelnd mit Kreuzfalle und Riegel
• Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
• Integrierte Panikfunktion über den Innendrücker
• Wechselfunktion zur Entriegelung über Schlüssel von aussen
• Zulassung nach DIN EN 179 und DIN EN 1125
• Geeignet für den Einbau in Feuerschutztüren

Technische Daten:

• Betriebsnennspannung 12 V bis 24 V DC stabilisiert (-10% / +15%), bei 12 V DC 480 mA Einschaltstrom 1 sec., bei Betrieb 12 V DC 240 mA, bei 24 V DC 270 mA Einschaltstrom 1 sec., bei Betrieb 24 V DC 110 mA
• Belastbarkeit Mikroschalter 24 V DC: 200 mA
• Betriebstemperatur -20 °C bis +60 °C
• Riegelausschluss 20 mm

Zulassungen:
* DIN EN 179 EG-Konformitätszertifikat: 0432-CPR-00008-01
* DIN EN 1125 EG-Konformitätszertifikat: 0432-CPR-00008-02
* Bei Panikfunktion mit geteiltem Vierkant

Lieferumfang: 2 Au...
