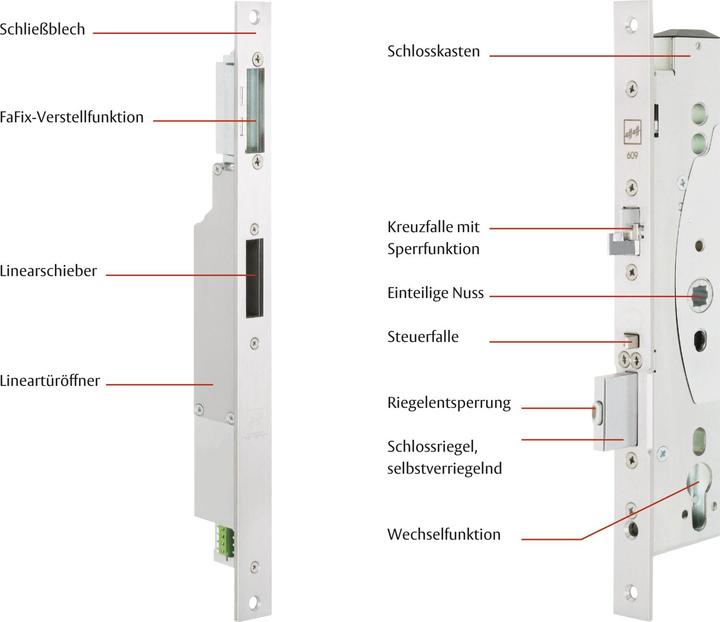

MEDIATOR ist die Kombination eines selbstverriegelnden Fluchttürschlossesmit einem elektrischen Türöffner.Die geschlossene Tür ist immer verriegelt, von innen ist die Tür jederzeit und ohne Schlüssel zu öffen.Von außen Öffnung mittels Schlüssel über die Wechselfunktion bzw. über den Türöffner.Selbstverriegelung: Riegel und Falle sind gesperrtMechanische Ablaufsteuerung zwischen Kreuz- u. SteuerfalleIntegrierte Fluchttürfunktion über den InnendrückerDie MEDIATOR Schlösser haben eine durchgehende Drückernuss (9 mm)und benötigen somit einen Wechselbeschlag, d.h. außen Knopf oder Stoßgriff.Bitte beachten Sie:Bei abweichendem Dornmaß/abweichender Entfernung sind Nacharbeiten erforderlich.Eine Spannungsversorgung ist einzuplanen.Vier Anschlussdrähte sind nötig:zwei Adern zur Spannungsversorgungzwei Adern zur Ansteuerungan der Zarge ist eine Aussparung für die Motoreinheit vorzusehen.Justiermöglichkeit FaFix Schließblech/Schlossfalle ist gegeben.erforderlicher Abstand Stulp-Schließblech nach Einbau: 2 - 5,5 mmTechnische Daten:Betriebsnennspannung 12 V DC (geregelte Gleichspannung)Ansteuerspannung (Freigabe) 5 V bis 48 V AC/DCNennstromaufnahme 500 mAmögl. Riegelausschluss 20 mmZeit bis zur vollständigen Entriegelung/Verriegelung ca. 0,8 Sek.Entriegelungsdauer 3 Sek.Festigkeit gegen Aufbruch 6.000 NBetriebstemperatur -20 °C bis +60 °CMeldekontakte Tür verriegelt/geschlossen Max. 30 V DC, 500 mAMeldekontakte Tür entriegelt/begehbar Max. 30 V DC, 500 mAFixverstellung JaFixverstellbereich 3 mmFallenvorlast Max. 80 NDauerentriegelung JaBrandschutztauglich nur in Verbindung mit dem Feuerschutz-Modul 519ZBFS, bitte Vorschriften und Normen beachten, ein nachträglicher Einbau in eine bestehende Feuer- oder Rauchschutztür ist nicht, oder nur in Absprache mit dem Türenhersteller, zulässig.Auch als Mehrfachverriegelung lieferbar!Hinweis:Bitte Schließbleche separat bestellen.Werksnummer: 65----------E91+SET-65.000049Ausführung: mit AustauschstückMarke: EffEffInhaltsangabe (GT): 1.
