Hub: 40mm
Bohrung: 16mm
Bauart: Doppel
Herstellerreihe: ADN
Druckluftanschluss: M5
Stecker: M5
Abmessungen: 29 x 29 x 79,7mm
Länge: 79,7mm
Breite: 29mm
Maximaler Betriebsdruck: 10 bar
Maximale Betriebstemperatur: +80°C

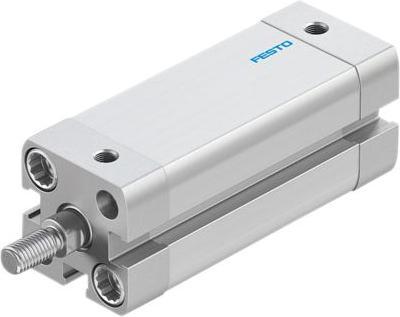

Pneumatischer Zylinder ADN ISO 21287 - Flexible Dämpfung. Die kompakten pneumatischen Zylinder der FESTO ADN-Serie sind bis zu 50% kleiner als Standard-Pneumatikzylinder und bieten maximale Produktivität auf kleinstem Raum. Diese doppelwirkenden pneumatischen Aktuatoren verfügen über zwei Anschlüsse für Druckluft, um den Kolbenstangen auszudehnen und zurückzuziehen. Die breite Palette an Hublängen und Bohrungsgrössen der ADN-Serie kann für verschiedene Anwendungen konfiguriert werden.

Die ADN-Serie ist ein doppelwirkender Aktuator, bei dem Luft zugeführt wird, um den Kolben in einer linearen Bewegung auf die gewünschte Hubhöhe zu erweitern und zurückzuziehen. Magnetische Kolbenstangen ermöglichen eine kontaktlose Positionsüberwachung über einen in Schlitzen am Zylinderkörper montierten Näherungssensor. Die Zylinder verfügen über flexible Polymer-Enddämpfung, um Geräusche und Vibrationen zu reduzieren, die Lebensdauer zu verlängern und die Produktion sowie Produktivität zu steigern.

Zu den Merkmalen und Vorteilen gehören die Einhaltung der ISO 21287-Norm, Schlitze für die bündige Montage von Näherungssensoren, geringe Reibung für einen langlebigen Betrieb und eine Dämpfung, die keine Anpassung erfordert, um Zeit und Kosten zu sparen.

Pneumatische Aktuatoren der ADN-Serie können horizontal oder vertikal montiert werden, um der Anwendung gerecht zu werden. Optionale Montagesätze bieten zusätzliche Flexibilität, sodass der Zylinder mit einer Drehhalterung für freie Bewegung, einer Fusshalterung zur Unterstützung bei schweren Lasten oder in Kombination mit anderen Aktuatoren für noch mehr Mobilität montiert werden kann.
