Anwendungen für die manuelle Spülung von Urinalen für Geberit-Montageelemente mit Frontbetätigung für Geberit-Montageelemente für Urinale mit Oberbetätigung zur Installation in Geberit-Urinalsteuerungssätzen (ab Baujahr 2009).

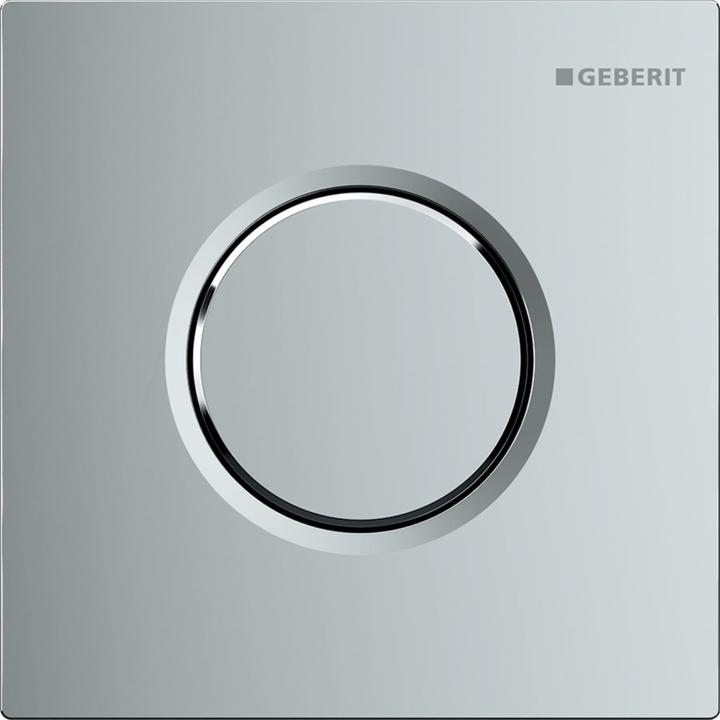

Lieferumfang: Betätigungsplatte Typ 01, pneumatischer Spülaktuator (vormontiert am Montagegestell), pneumatisches Ventil, Befestigungsmaterial.

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximale Prüfdrücke Wasser: 1600 kPa
• Maximale Prüfdrücke Luft/inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100%
• Maximale Wassertemperatur: 30 °C
• Aktive Kraft: < 12 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechneter Durchfluss: 0,3 l/s
• Minimale Fliessdruck für berechneten Durchfluss: 100 kPa
• Einstellbereich der Spülzeit: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsschnapper
• Spülzeiteinstellung mit Luft (pneumatisch)
• Geringe Auslösekraft
• Geringe Hubbewegung
• Spülung wird beim Loslassen der Steuerungstaste ausgelöst
• Spülmenge über Drosselschraube des Rohbaus kann auf 0,5 l pro Spülung reduziert werden
• Einbaugruppe II gemäss DIN 4109.
