Anwendungen für die manuelle Spülung von Urinalen für Geberit Montagesysteme für Urinale mit Frontbetätigung sowie für Geberit Montagesysteme für Urinale mit Oberbetätigung zur Installation in Geberit Urinalsteuerungssätzen (ab Baujahr 2009).

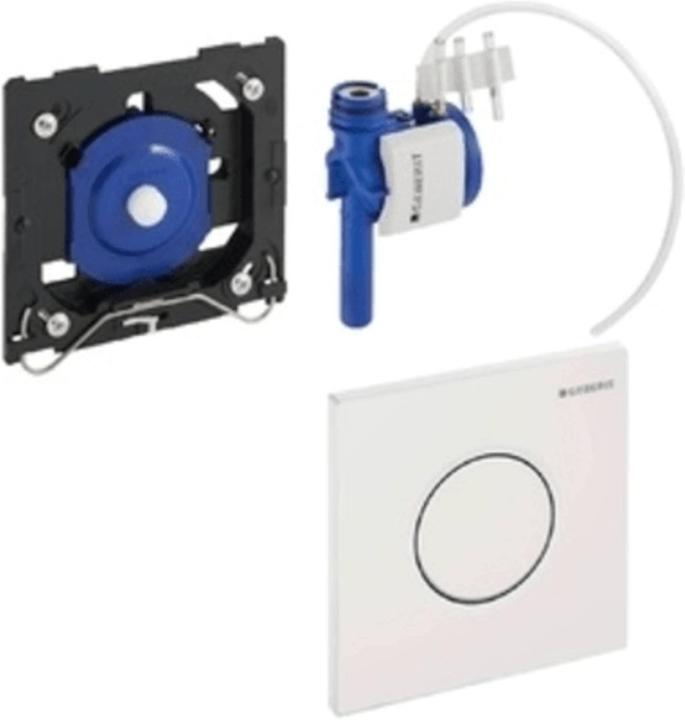

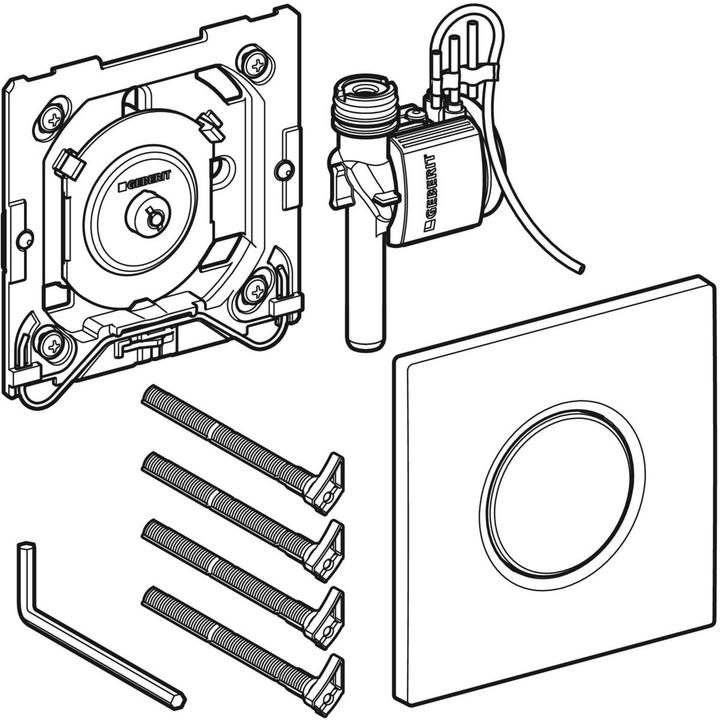

Lieferumfang:

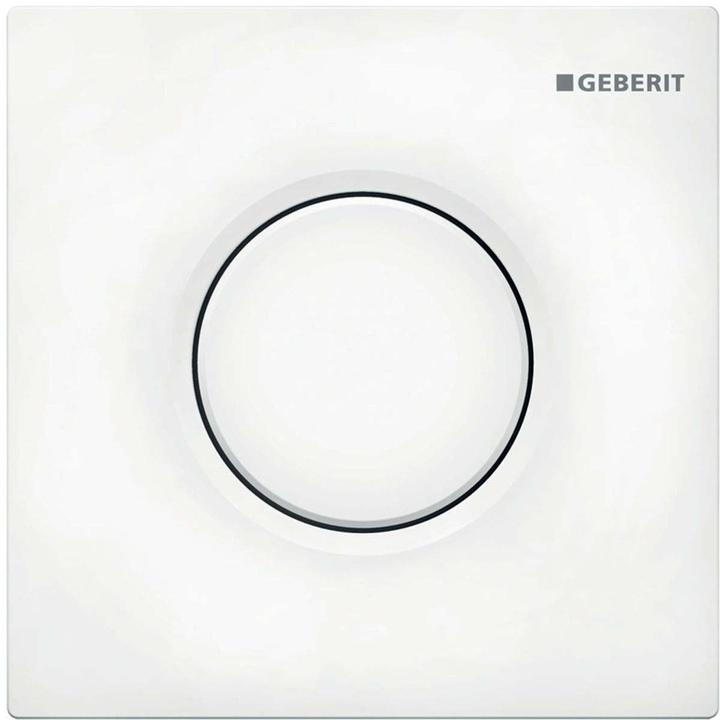

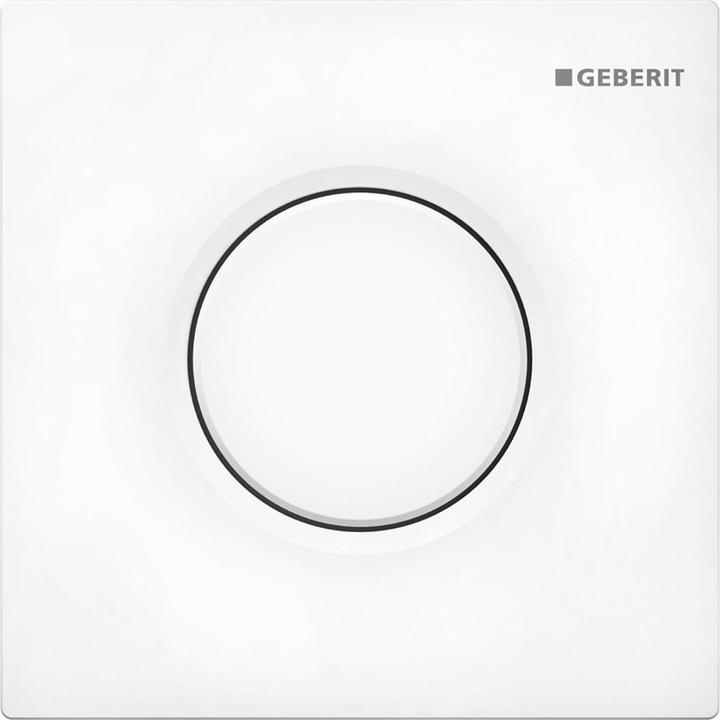

• Betätigungsplatte Typ 01
• Pneumatischer Spülbetätiger, vormontiert auf dem Montagegestell
• Befestigungsmaterial für pneumatische Ventile

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximale Prüfdruck Wasser: 1600 kPa
• Maximale Prüfdruck Luft/Inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100%
• Maximale Wassertemperatur: 30 °C
• Aktive Kraft: < 12 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechneter Durchfluss: 0,3 l/s
• Mindestfliessdruck für berechneten Durchfluss: 100 kPa
• Einstellbereich der Spülzeit: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsverriegelung
• Spülzeiteinstellung mit Luft (pneumatisch)
• Geringe Auslösekraft
• Geringe Hubbewegung
• Spülaktivierung beim Loslassen des Steuerknopfs
• Spülmenge über Drosselschraube des Rohbaus kann auf 0,5 l pro Spülung reduziert werden
• Baugruppe II gemäss DIN 4109.
