Anwendungen:

• Für manuelles Spülen von Urinalen
• Für Geberit Montageelemente für Urinale mit Frontbetätigung
• Für Geberit Montageelemente für Urinale mit Betätigung von oben
• Für die Installation in Geberit Urinalsteuerungssätzen (ab Baujahr 2009)

Lieferumfang:

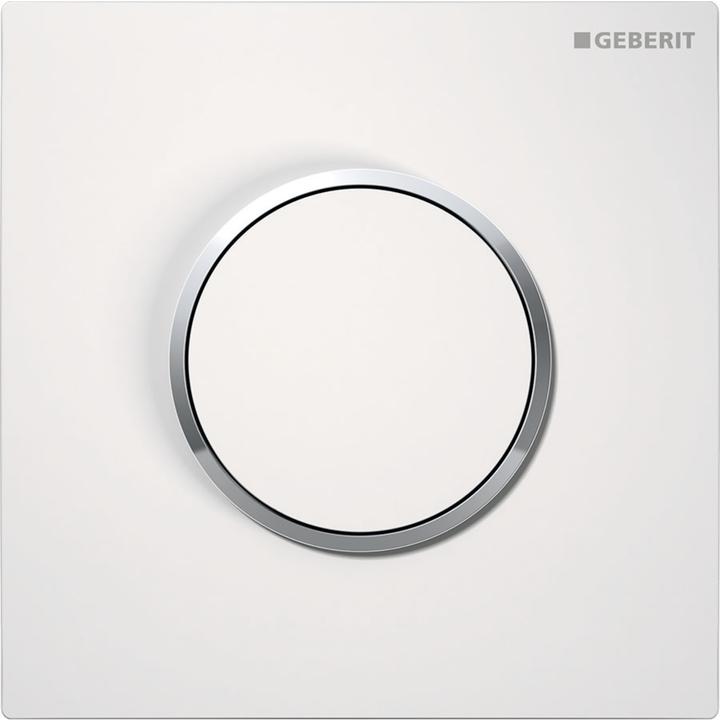

• Betätigungsplatte Typ 10
• Pneumatischer Spülaktuator, vormontiert auf dem Montagegestell
• Pneumatische Ventilbefestigungsmaterialien

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximaler Prüfdruck Wasser: 1600 kPa
• Maximaler Prüfdruck Luft/Inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100%
• Maximale Wassertemperatur: 30 °C
• Aktive Kraft: < 12 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechneter Durchfluss: 0,3 l/s
• Mindestfliessdruck für den berechneten Durchfluss: 100 kPa

Spülzeit:

• Einstellbereich: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsriegel
• Spülzeiteinstellung mit Luft (pneumatisch)
• Geringe Auslösekraft
• Geringe Hubbewegung
• Spülfreigabe beim Loslassen des Steuerknopfs
• Spülmenge über Drosselschraube des Rohbaus kann auf 0,5 l pro Spülung reduziert werden
• Einbaugruppe II gemäss DIN 4109.
