Verwendungszweck: Für die manuelle Spülbetätigung von Urinalen, für Geberit Montagesysteme für Urinale mit Frontbetätigung, für Geberit Montagesysteme für Urinale mit Oberbetätigung und für die Installation in Gehäuseteilen für Geberit Urinalsteuerungen (ab Baujahr 2009).

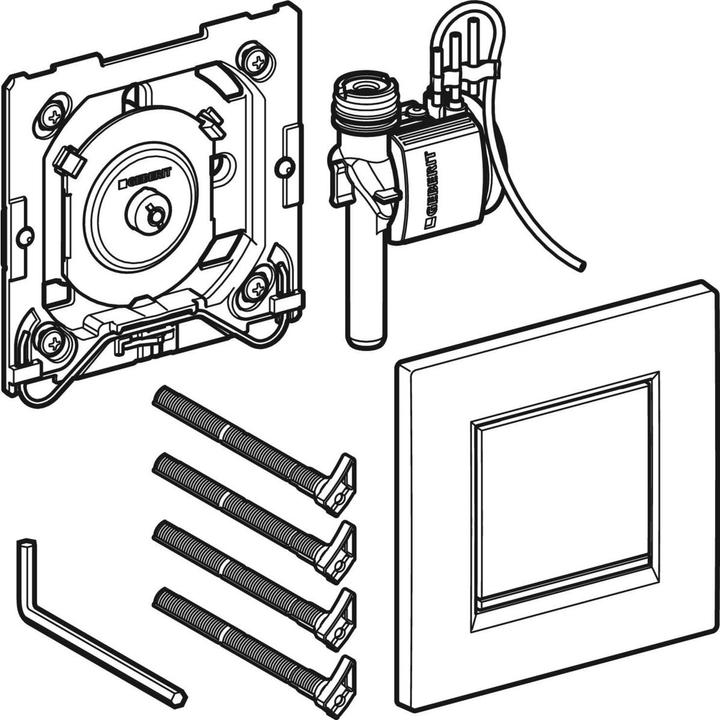

Lieferumfang: Betätigungsplatte Typ 30, pneumatische Spülauslösung (vormontiert auf dem Montagegestell), pneumatisches Ventil und Montagematerial.

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximale Prüfdrücke Wasser: 1600 kPa
• Maximale Prüfdrücke Luft/Inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100
• Maximale Wassertemperatur: 30 °C
• Betätigungskraft: < 12 N
• Durchflussrate bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchflussrate bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechnungsdurchflussrate: 0,3 l/s
• Minimale Fliessdruck für Berechnungsdurchfluss: 100 kPa
• Spülzeit-Einstellbereich: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsverriegelung
• Spülzeiteinstellung mit Luftdüsen (pneumatisch)
• Geringe Betätigungskraft
• Geringe Hubbewegung
• Spülauslösung beim Loslassen des Betätigungsknopfes
• Spülvolumen über Drosselschraube des Gehäuseteils bis zu 0,5 l pro Spülung
• Ventilgruppe II gemäss DIN 4109.
