Anwendungen für die manuelle Spülung von Urinalen für Geberit-Montageelemente für Urinale mit Frontbetätigung sowie für Geberit-Montageelemente für Urinale mit Betätigung von oben zur Installation in Geberit-Urinsteuerungssätzen (ab Baujahr 2009).

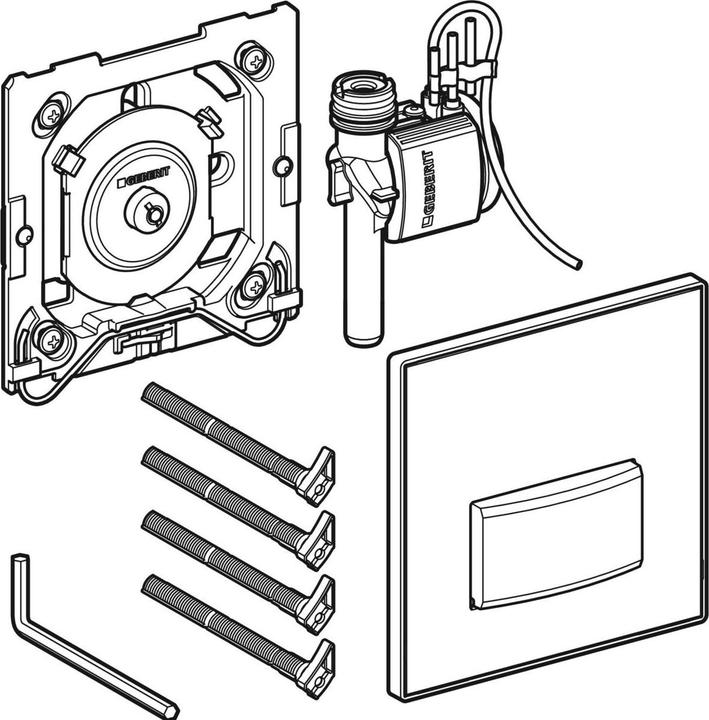

Lieferumfang:

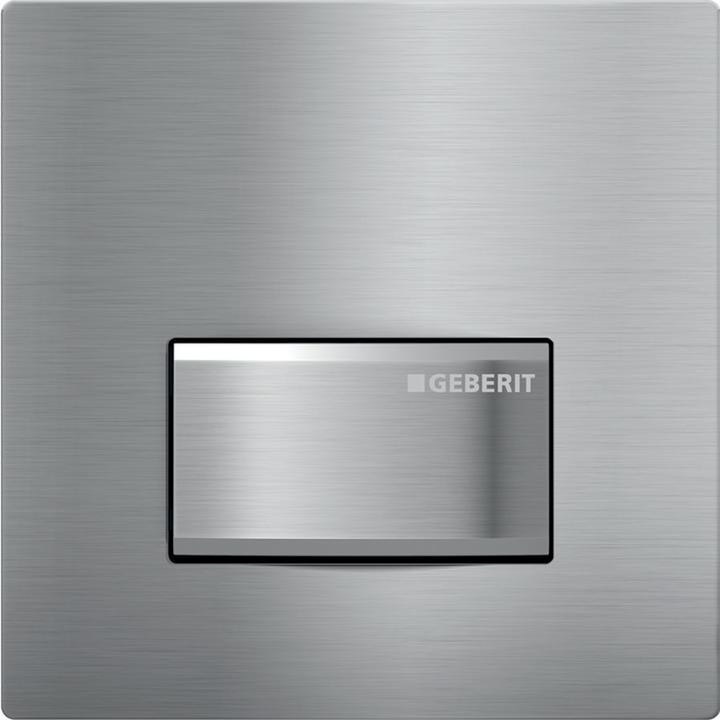

• Betätigungsplatte Typ 50
• Pneumatischer Spülauslöser, vormontiert auf dem Montagegestell
• Befestigungsmaterial für pneumatische Ventile

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximale Prüfdruck Wasser: 1600 kPa
• Maximale Prüfdruck Luft/Inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100 %
• Maximale Wassertemperatur: 30 °C
• Aktive Kraft: < 12 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechneter Durchfluss: 0,3 l/s
• Minimale Fliessdruck für berechneten Durchfluss: 100 kPa
• Einstellbereich für Spülzeit: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsverschluss
• Spülzeiteinstellung mit Luft (pneumatisch)
• Geringe Auslösekraft
• Geringe Hubbewegung
• Spülung erfolgt beim Loslassen des Steuerknopfes
• Spülmenge über Drosselschraube des Rohkits kann auf 0,5 l pro Spülung reduziert werden
• Einbaugruppe II gemäss DIN 4109.
