Anwendungen für die manuelle Spülung von Urinalen für Geberit Montagesysteme für Urinale mit Frontbetätigung sowie für Geberit Montagesysteme für Urinale mit Betätigung von oben zur Installation in Geberit Urinalsteuerungssätzen (ab Baujahr 2009).

Lieferumfang:

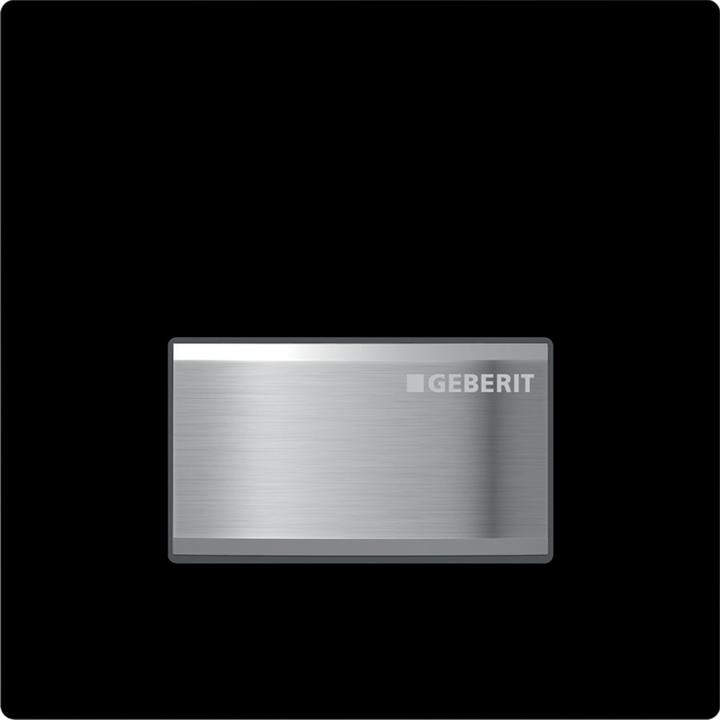

• Betätigungsplatte Typ 50
• Pneumatischer Spülaktuator, vormontiert auf dem Montagegestell
• Pneumatische Ventilbefestigungsmaterialien

Technische Daten:

• Fliessdruck: 100-800 kPa
• Maximaler Prüfdruck Wasser: 1600 kPa
• Maximaler Prüfdruck Luft/Inertgas: 300 kPa
• Relative Luftfeuchtigkeit: < 100%
• Maximale Wassertemperatur: 30 °C
• Aktive Kraft: < 12 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechneter Durchfluss: 0,3 l/s
• Minimaler Fliessdruck für den berechneten Durchfluss: 100 kPa
• Spülzeit-Einstellbereich: 4/8/12 s

Eigenschaften:

• Betätigungsplatte mit Sicherheitsriegel
• Spülzeiteinstellung mit Luft (pneumatisch)
• Geringe Auslösekraft
• Geringe Hubbewegung
• Spülung wird beim Loslassen des Steuerknopfs ausgelöst
• Spülmenge über Drosselschraube des Rohbaus kann auf 0,5 l pro Spülung reduziert werden
• Baugruppe II gemäss DIN 4109.
