Hensel Automatengehäuse Mi 1224

Hersteller: Hensel
Bezeichnung: Automatengehäuse

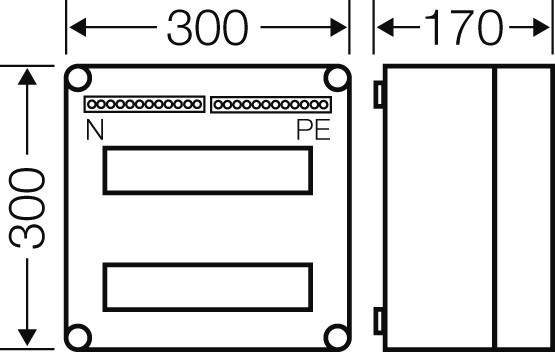

Abmessungen: 300 x 300 x 170 mm
Typ: Mi 1224
Montageart: Aufputz
Anzahl der Reihen: 2
Breite in Teilungseinheiten: 12
Art der Abdeckung: Deckel
Ausführung Deckel: geschlossen
Transparenter Deckel/Tür: ja
Mit Schloss: nein
Werkstoff des Gehäuses: Kunststoff
Einbautiefe: 93 mm
Innentiefe: 146 mm
DIN-Schiene: ja
Mit Montageplatte: nein
Anbaumöglichkeit: ja
EMV-Ausführung: nein
Farbe: grau
RAL-Nummer: 7035
Schutzart (IP): IP65
Höhe: 300 mm
Breite: 300 mm
Tiefe: 170 mm

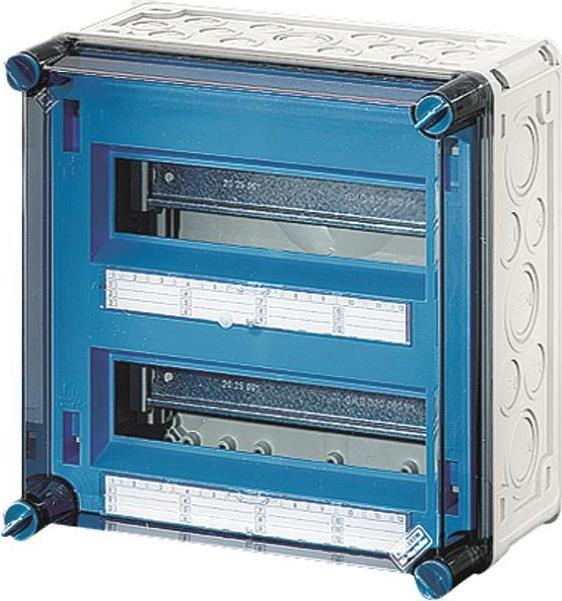

Das Hensel Automatengehäuse Mi 1224 ist geeignet für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Es besteht aus hochwertigem, schutzisoliertem Polycarbonat. Die Wanddurchführungen verfügen über grosse Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführungen sind an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche möglich. Das Gehäuse kann zur Wandbefestigung auch über Aussenlaschen oder mit Montageschienen installiert werden.

Das Automatengehäuse bietet 24 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Es ist mit PE- und N-Klemmen für Kupferleiter ausgestattet. Der N ist trennbar für unterschiedliche Potenziale. Abdeckstreifen zum Verschliessen von nicht benutzten Geräteausschnitten sowie Beschriftungsstreifen für die Stromkreiskennzeichnung sind ebenfalls enthalten. Der transparente Deckel verfügt über Deckelverschlüsse für die Handbetätigung.
