Die manuelle Rohrbiegemaschine für Rohre und Bleche

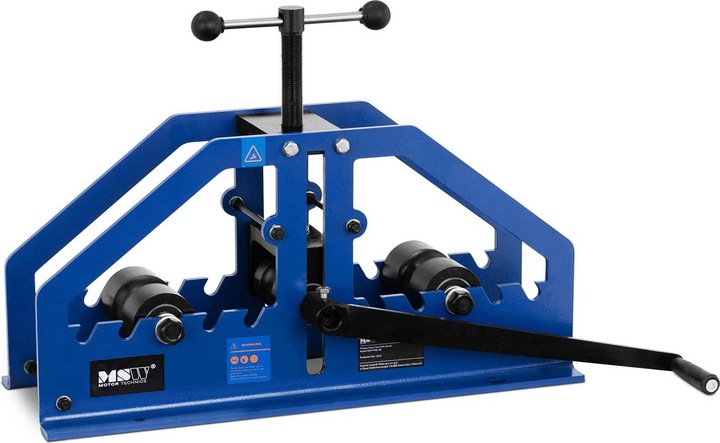

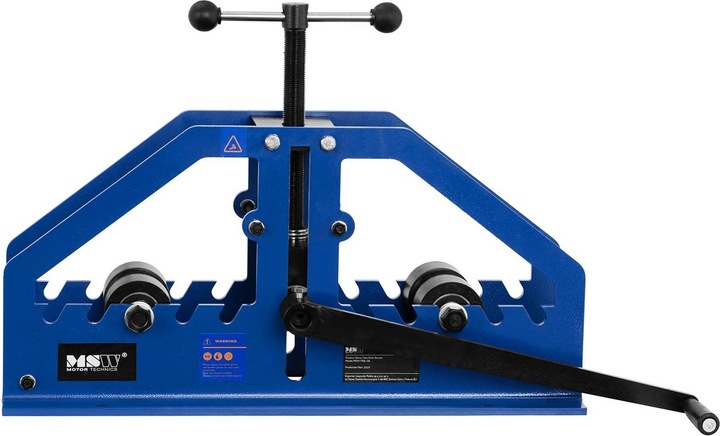

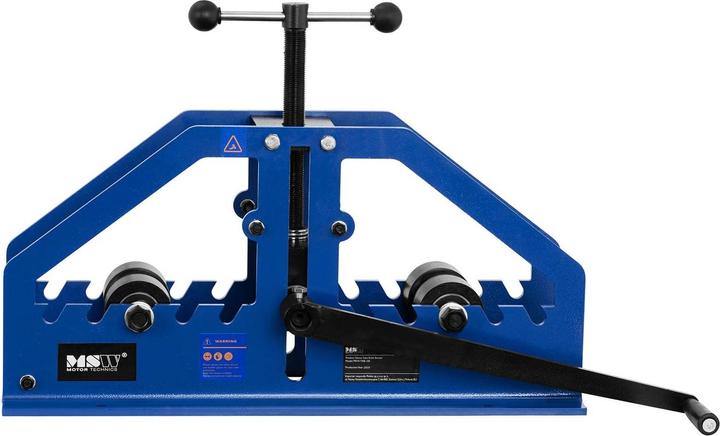

Die Rohrbiegemaschine MSW-TRB-100 von MSW ist das ideale Werkzeug, um Rund-, Rechteck- und Vierkantrohre sowie Bleche manuell zu krümmen. Die Profilbiegemaschine ist ein unverzichtbarer Helfer, wenn Sie in Ihrem Arbeitsalltag spezielle Werkstücke mit grosser Biegung fertigen müssen.

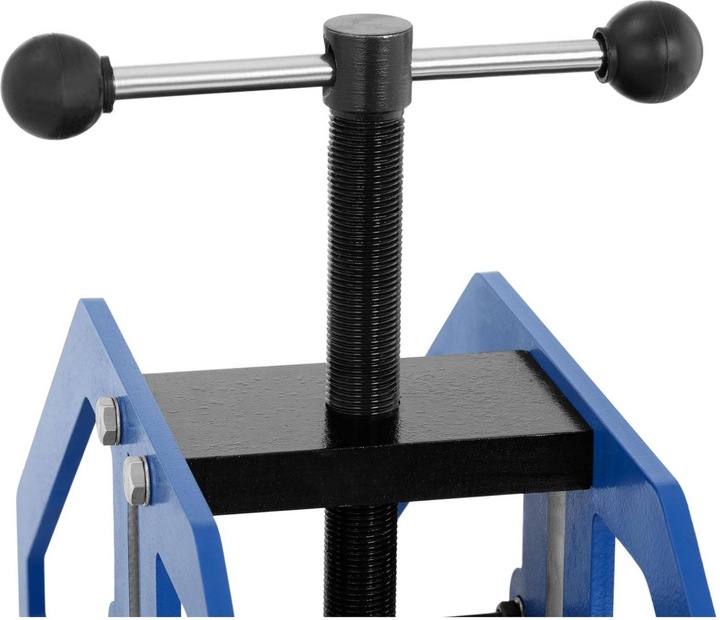

Die Abstände der äusseren Gegenrollen zur mittleren Arbeitswalze, dem Krümmungsmittelpunkt, lassen sich in fünf Stufen mühelos verstellen. Entsprechend variiert dadurch der Biegeradius der Rohre (Aussendurchmesser 38 mm) oder schmalen Bleche. Eine zusätzliche Änderung der Krümmung wird erzielt, indem man die mittlere Rolle über die Gewindestange der Handpresse nach unten dreht.

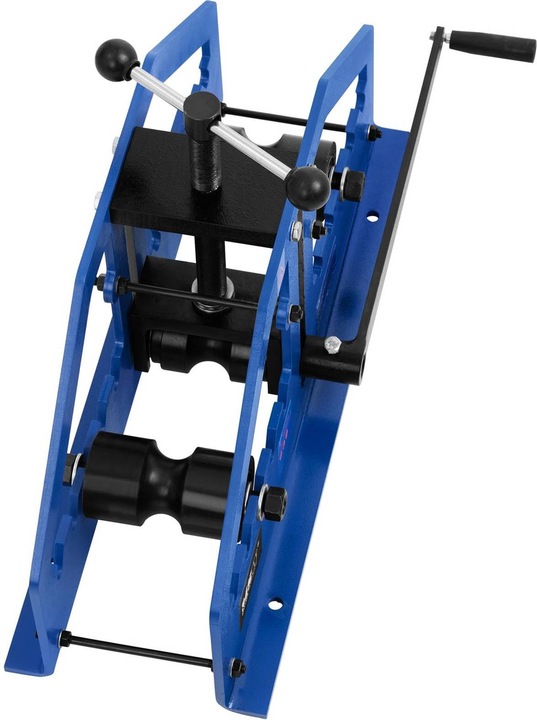

Dank der langen Handkurbel hat diese robuste Biegemaschine eine optimale Kraftübertragung. Sobald das Rohr oder Blech zwischen den drei Walzen eingelegt ist, kurbelt man in die eine Richtung. Sollte das Werkstück noch nicht die gewünschte Krümmung haben, justieren Sie die Handpresse einfach nach und kurbeln zurück in die andere Richtung. Diesen Vorgang wiederholen Sie so lange, bis der benötigte Biegeradius zwischen 66 und 120 cm erreicht ist.

Eine grosse Standsicherheit erhält man, wenn die Biegemaschine anhand der vorgebohrten Montagelöcher mit 11 mm Durchmesser auf einer Werkbank fixiert wird.

Technische Details:
Material Gehäuse: Karbonstahl (Q235)
Materialstärke: 8 mm
Material Rollen: Stahl
Durchmesser Rollen: 35 mm
Biegewinkel: 0 - 360°
Aussendurchmesser Rohre: 38 mm (1 ½")
Krümmungsradius: 66 - 120 cm
Durchmesser Montagelöcher: 11 mm

Lieferumfang:
Rohrbiegemaschine MSW-TRB-100, Handkurbel, Bedienungsanleitung.
