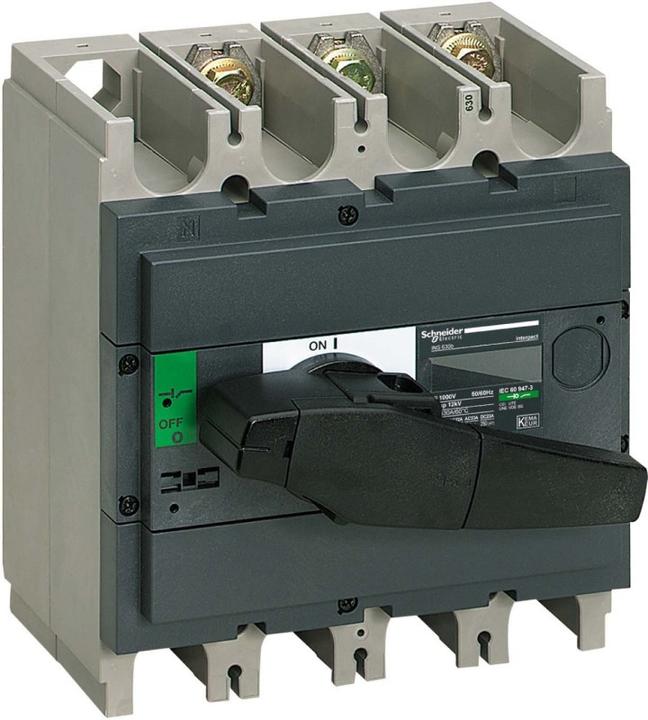

Schneider Electric Lasttrennschalter 31100

Hersteller: Schneider Electric
Bezeichnung: Lasttrennschalter INS250-100 3p Interp
Typ: 31100
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 690 V
Bemessungsdauerstrom Iu: 100 A
Bemessungsdauerstrom bei AC-23, 400 V: 100 A
Bemessungskurzzeitstromfestigkeit Icw: 8,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V: 45 kW
Bedingter Bemessungskurzschlussstrom Iq: 36 kA
Polzahl: 3
Anzahl der Hilfskontakte als Wechsler: 2
Motorantrieb optional: nein
Motorantrieb integriert: nein
Spannungsauslöser optional: nein
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: ja
Geeignet für Frontbefestigung Zentral: ja
Geeignet für Verteilereinbau: ja
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: langer Drehgriff
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP40

Schneider Electric Lasttrennschalter 31100: weitere Details
Die Schalter ComPact INS und INV sind Lasttrennschalter mit Drehantrieb. Alle Lasttrennschalter ComPact INS/INV sind geeignet zur Trennung, wie in den Normen IEC 60947-1 und 3 definiert. Die mechanische Bauform der Schalter ComPact stellt sicher, dass die Position des Antriebs immer die Position des Hauptschalters widerspiegelt. Die Trennstellung entspricht der Position O (OFF). Der betätigte Antrieb kann nicht die Position OFF anzeigen, wenn der Schalter geöffnet ist. Die Verriegelung in der Position OFF ist nicht möglich, wenn der Schalter geöffnet ist. Gebrauchskategorie AC21A, AC22A und AC23A. EAN: 3303430311003.
