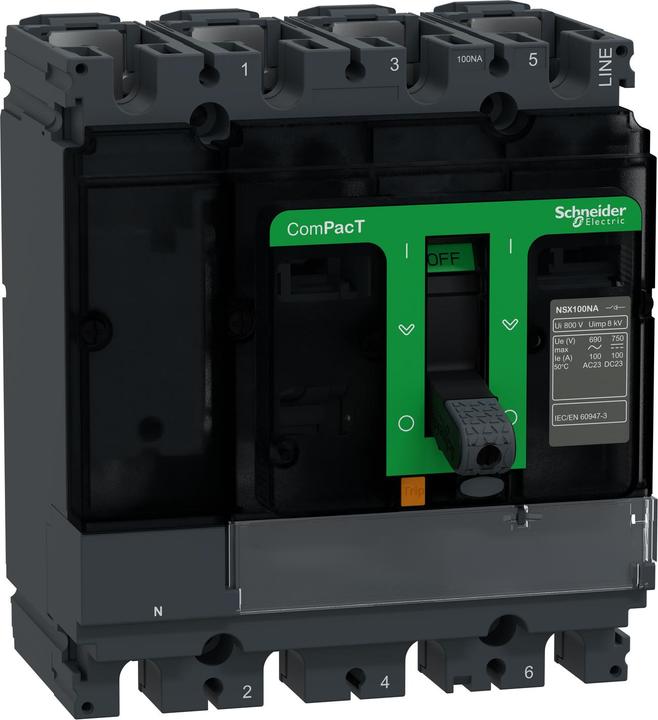

Schneider Electric Lasttrennschalter ComPacT C104100S

Hersteller: Schneider Electric
Bezeichnung: Lasttrennschalter ComPacT NSX100NA, 4 Pole
Typ: C104100S
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als Not-Aus-Gerät: Nein
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
Max. Nennbetriebsspannung Ue für AC: 690 V
Nennbetriebsspannung: 690 V
Nennstrom Iu: 100 A
Nennstrom für AC-23, 400 V: 100 A
Nennstrom für AC-21, 400 V: 100 A
Nennkurzzeitstromstärke Icw: 1,8 kA
Anzahl der Pole: 4
Anzahl der Hilfskontakte als Umschalter: 5
Motorantrieb optional: Ja
Motorantrieb integriert: Nein
Spannungsfreigabe optional: Ja
Gerätetyp: Eingebautes Gerät Festinstallations-Technologie
Geeignet für Bodenmontage: Ja
Geeignet für Frontmontage 4-Loch: Ja
Geeignet für zentrale Frontmontage: Nein
Geeignet für Paneelinstallation: Ja
Geeignet für Zwischeninstallation: Nein
Farbe des Bedienelements: Schwarz
Gestaltung des Bedienelements: Knopf
Verschliessbar: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), Vorderseite: IP30

Der ComPacT NSX100NA ist ein vollständiger 4-poliger Lasttrennschalter. Er wird zur Steuerung und Isolation von Stromverteilungskreisen verwendet und benötigt einen vorgelagerten Schutz. Der Betriebsstrom beträgt 100 A bei 415 VAC 50/60 Hz für die Nutzungskategorien AC22A und AC23A. Die Betriebs spannung liegt bei 690 VAC 50/60 Hz. Er ist mit einer Reihe von optionalen Funktionen und Zubehör ausgestattet, die mit den ComPacT NSX-Leistungsschaltern verwendet werden können. Die Abmessungen dieser 4-poligen Version betragen 140 mm x 161 mm x 86 mm. Er erfüllt internationale Standards (IEC 60947), CCC, EAC und marine Spezifikationen.
