AC- oder DC-Eingangsspannung: AC
AC- oder DC-Ausgangsspannung: DC
Minimale Eingangsspannung: 85V AC
Maximale Eingangsspannung: 132V AC
Minimale Ausgangsspannung: 24V DC
Maximale Ausgangsspannung: 24V DC
Ausgangsstrom: 3A
Nennleistung: 72W
Anzahl der Ausgänge: 1
Elektrische Phasen: 1
Bauart: SIMATIC-Design
Abmessungen: 147 x 50 x 129mm
Breite: 50mm
Ripple- und Geräuschspannung: 150 mV Pk-Pk

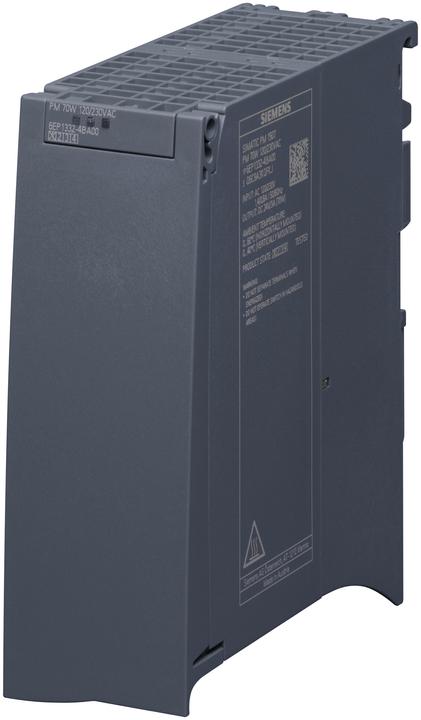

CE, cULus, CB, FM, ATEX, cULus Klasse I Div 2, IECEx, GL, ABS, BV, DNV. Das Design und die Funktionalität des SIMATIC PM 1507 einphasigen Lastnetzteils (PM = Power Module) mit automatischer Bereichswahl für die Eingangsspannung machen es zu einer optimalen Ergänzung für die SIMATIC S7-1500 SPS. Die Lastnetzteile PM 70 W und PM 190 W sind für 120/230 V AC Versorgungsanschlüsse und Ausgangsschaltungen (Lastschaltungen) sowie für Sensoren und Aktoren ausgelegt.

Der Anschluss an alle einphasigen Netze (120 V AC / 230 V AC) erfolgt durch automatisches Umschalten. Eine kurzfristige Netzpufferung ermöglicht eine Ausgangsspannung von 24 V DC, die auf maximal 28 V DC begrenzt ist, um Schäden an 24 V Verbrauchern zu verhindern, wenn die Eingangsspannung zu hoch ist. Es gibt eine 50% "Extra-Power"-Funktion für 5 Sekunden pro Minute, um kurzfristige Überlastungen, wie beim Einschalten von 24 V Lasten, auszugleichen.

Der parallele Anschluss von zwei Lastnetzteilen ist möglich, um die Leistung zu verbessern. Die Nenn-Eingangsspannung beträgt 120/230 V AC, 50/60 Hz mit automatischer Spannungsbereichswahl. Der Nenn-Ausgangsstrom beträgt 3 A oder 8 A, mit einer Nenn-Ausgangsleistung von 70 W oder 190 W. Eine Pufferung bei Stromausfall ist ebenfalls enthalten.
